16S BMS сымдарын орнату бойынша оқулық

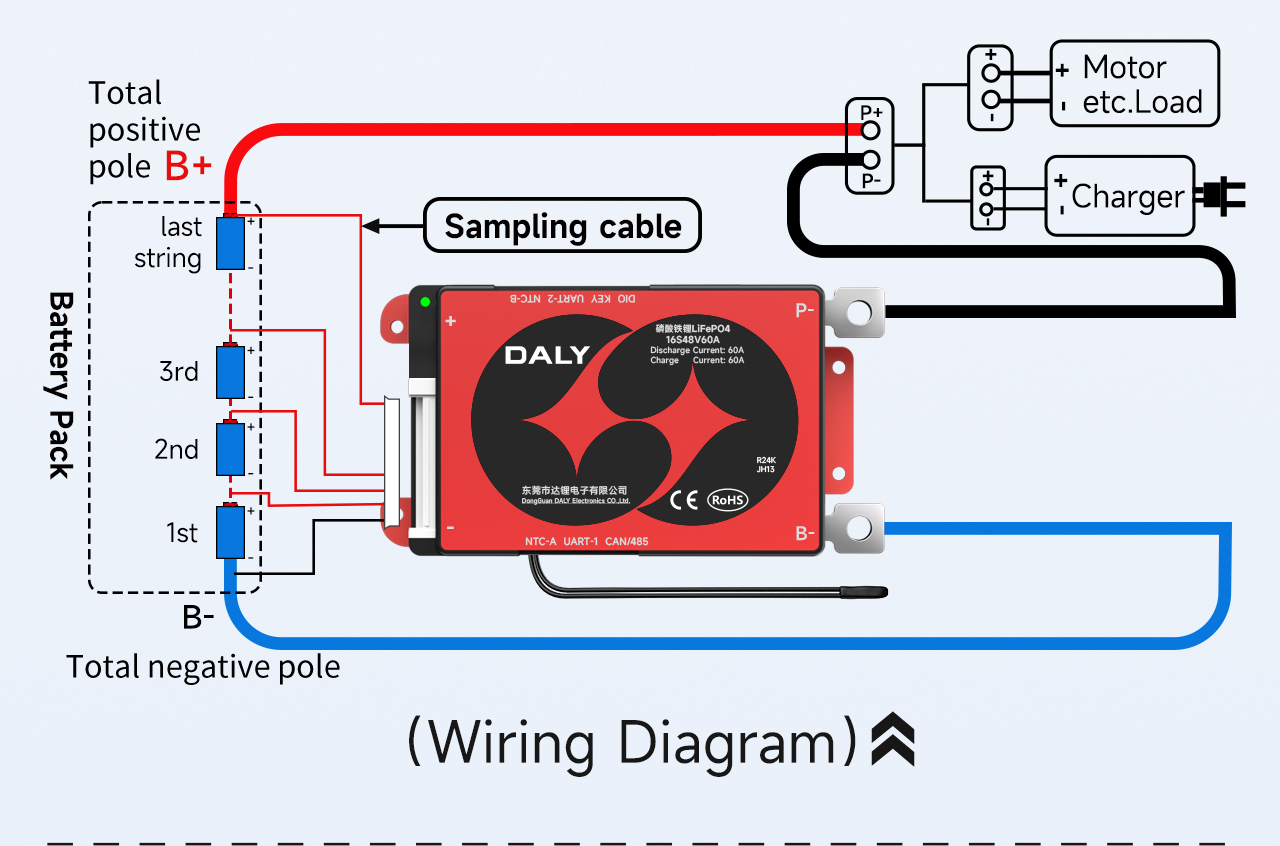

Стандартты және Smart 16S BMS сымдарын орнату оқулығы

алыңыза 16 сериясы және 12 параллельді 18650 батарея жинағы мысал ретінде

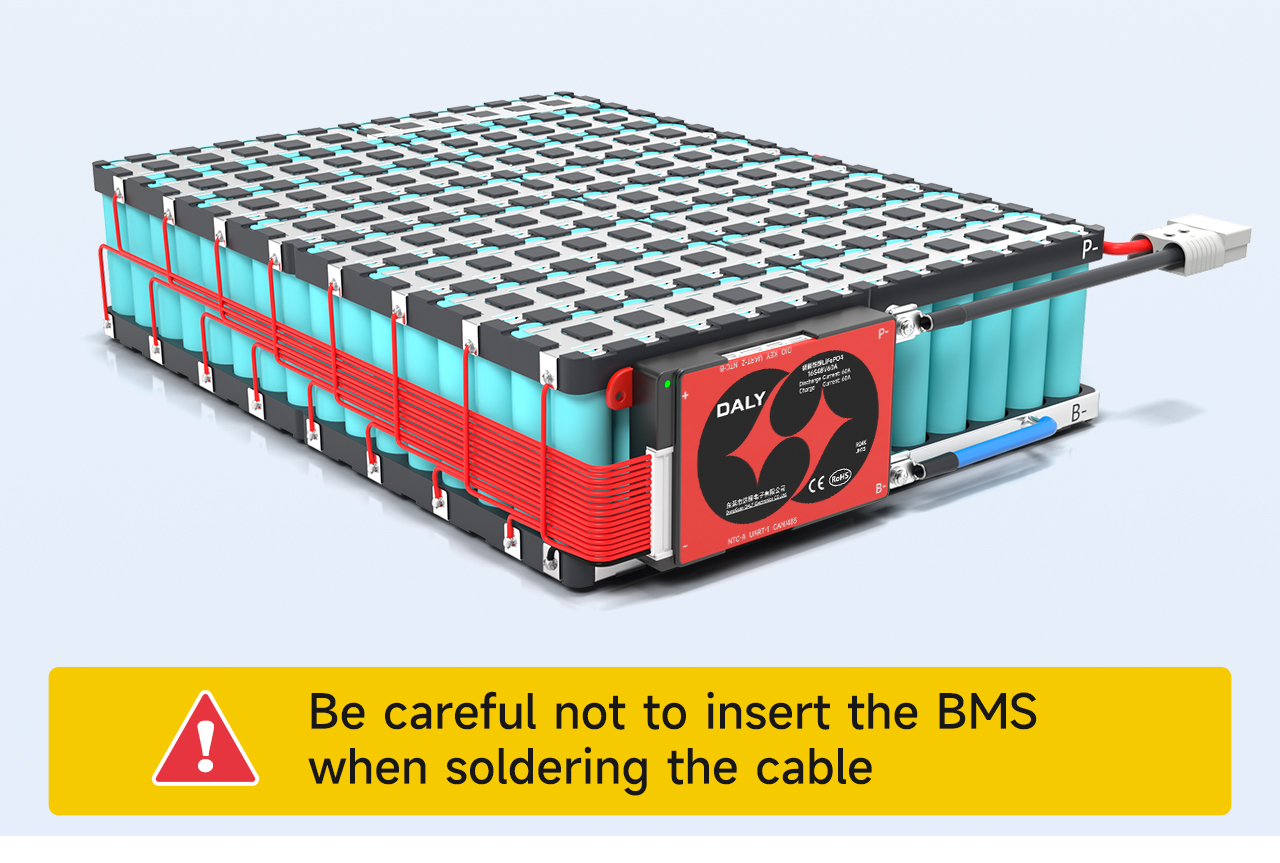

Кабельді дәнекерлеу кезінде қорғаныс тақтасын салмаңыз

铁锂16串接线流程-英文_01
铁锂16串接线流程-英文_02

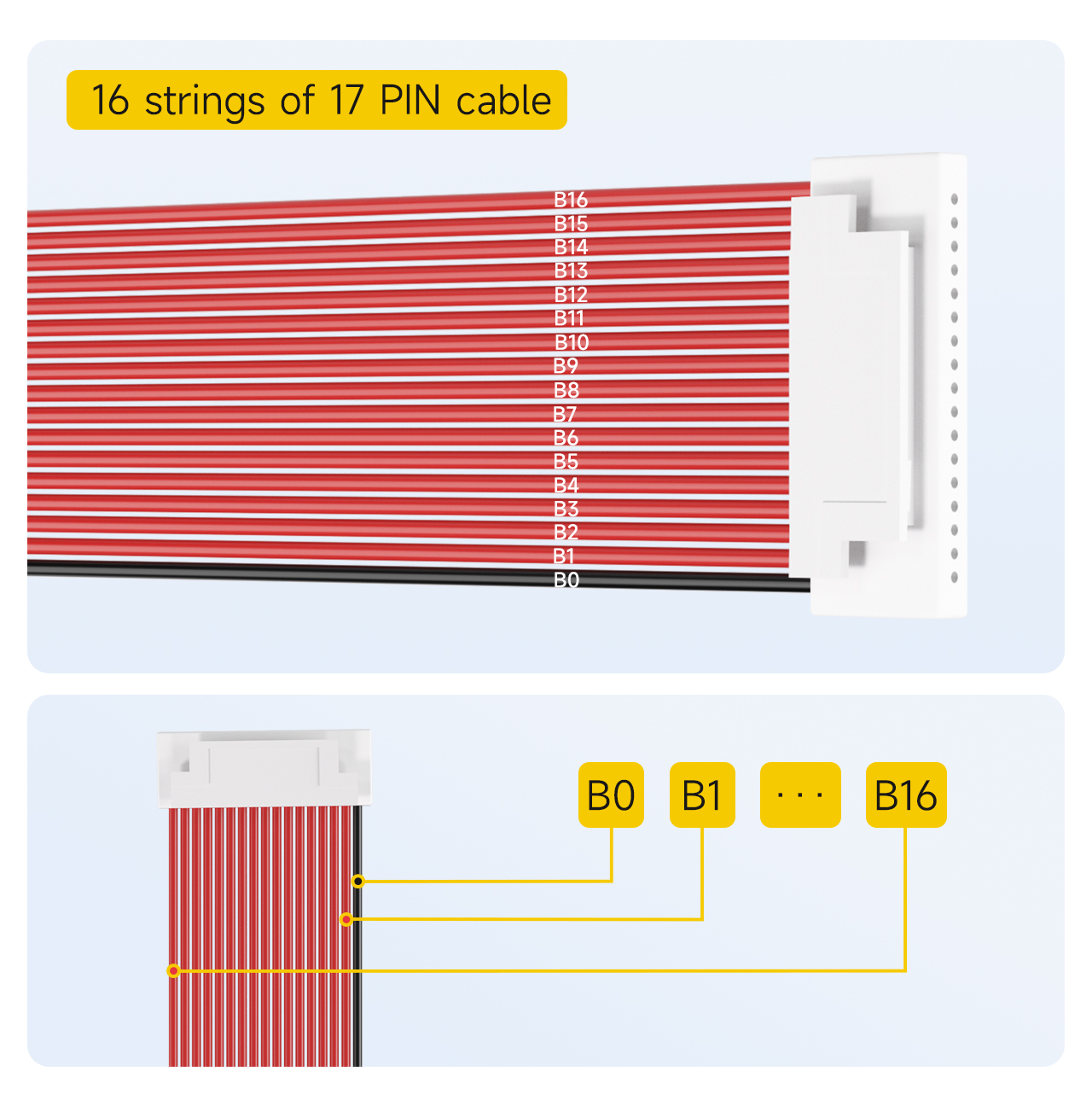

. Сынама жолдарының ретін белгілеңіз

16 жіптері17PIN кабелі

Ескертпе: үшін әдепкі үлгі алу кабелі16-жолды қорғау тақтасының конфигурациясы болып табылады17PIN.

1. Қара кабельді B0 деп белгілеңіз.

2. Қара кабельдің жанындағы бірінші қызыл кабель B1 деп белгіленген

... (және т.б. дәйекті түрде белгіленген)

17.В деп белгіленген соңғы қызыл кабельге дейін16.

铁锂16串接线流程-英文_03

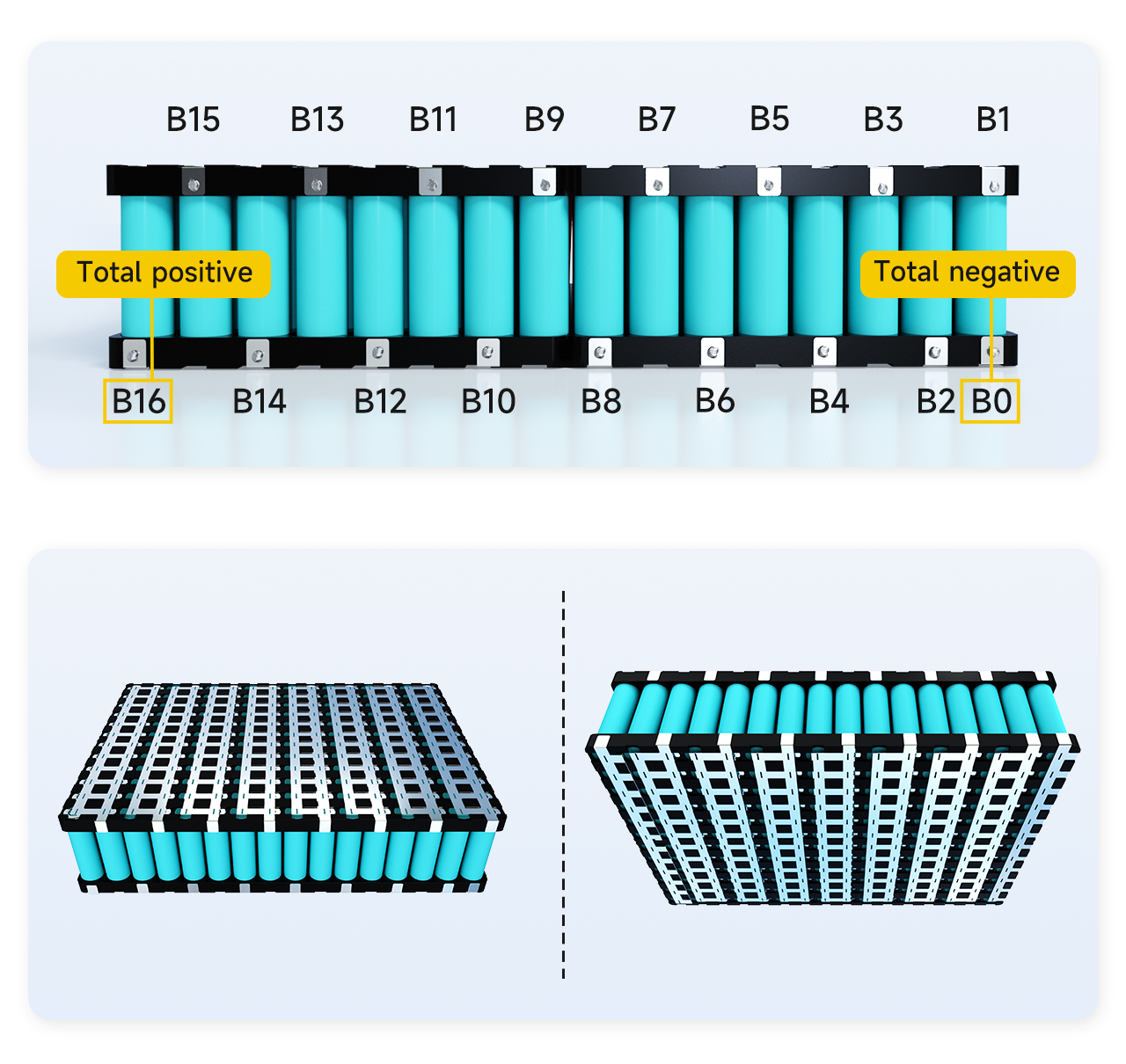

. Батареяларды дәнекерлеу нүктелерінің ретін белгілеңіз

Кабельдің сәйкес дәнекерлеу нүктесінің орнын табыңыз, алдымен батареядағы сәйкес нүктенің орнын белгілеңіз

1. Батарея жинағының жалпы теріс полюсі B0 деп белгіленген

2. Батареялардың бірінші қатарының оң полюсі мен екінші қатардағы батареялардың теріс полюсі арасындағы байланыс B1 ретінде белгіленген.

3. Батареялардың екінші қатарының оң полюсі мен үшінші қатардағы батареялардың теріс полюсі арасындағы байланыс B2 деп белгіленген.

... (және тағы басқа)

16.оң полюсі арасындағы байланыс15Батарея тізбегі мен теріс полюсі16th батарея жолы B ретінде белгіленген15.

17. 16-шы аккумулятор тізбегінің оң электроды В16 деп белгіленген.

Ескертпе: Батарея жинағында барлығы 16 жол болғандықтан, B16 сонымен қатар батарея жинағының жалпы оң полюсі болып табылады.Егер B16 батарея жинағының жалпы оң сатысы болмаса, бұл таңбалау ретінің қате екенін дәлелдейді және оны қайтадан тексеріп, белгілеу керек.

铁锂16串接线流程-英文_04

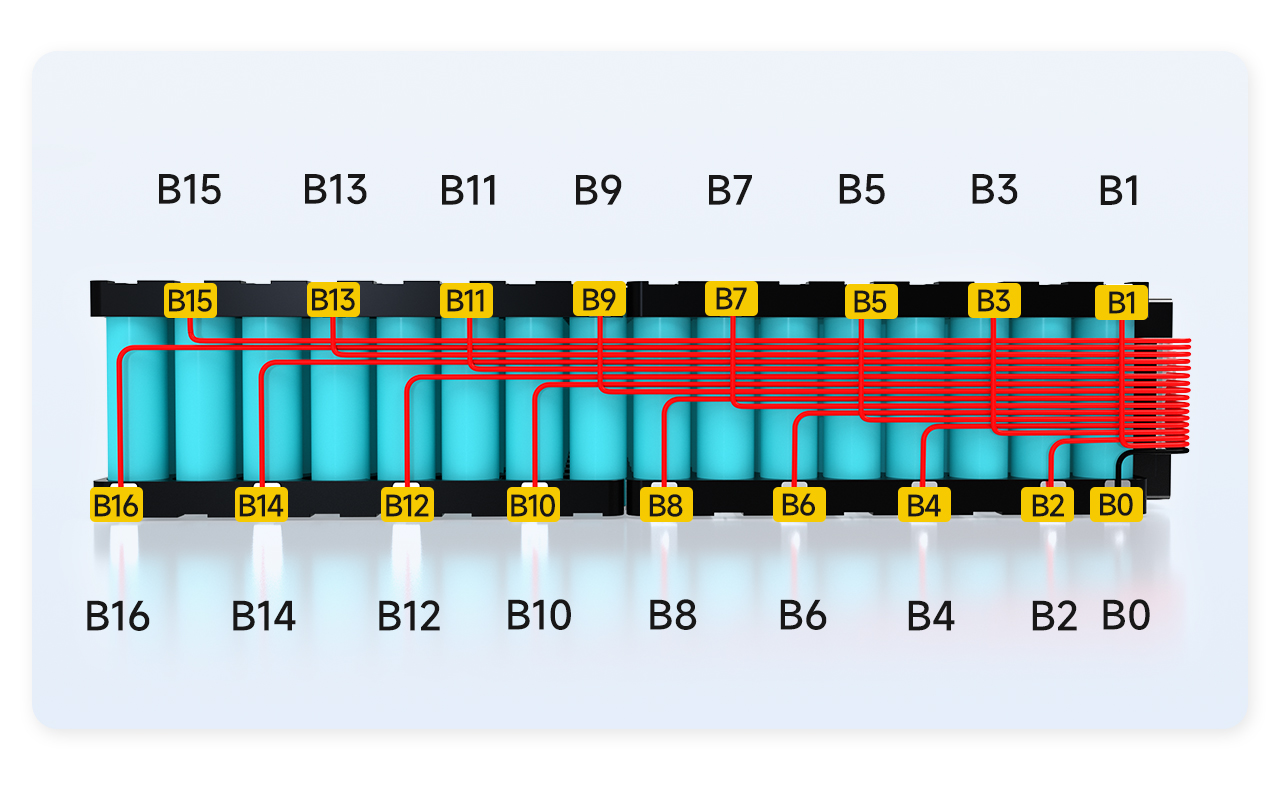

. Дәнекерлеу және сымдар

1. Кабельдің B0 нүктесі батареяның B0 күйіне дәнекерленген.

2. B1 кабелі батареяның B1 күйіне дәнекерленген.

... (және т.б. дәйектілікпен дәнекерлеу)

17. B16 кабелі батареяның B16 күйіне дәнекерленген.

铁锂16串接线流程-英文_05

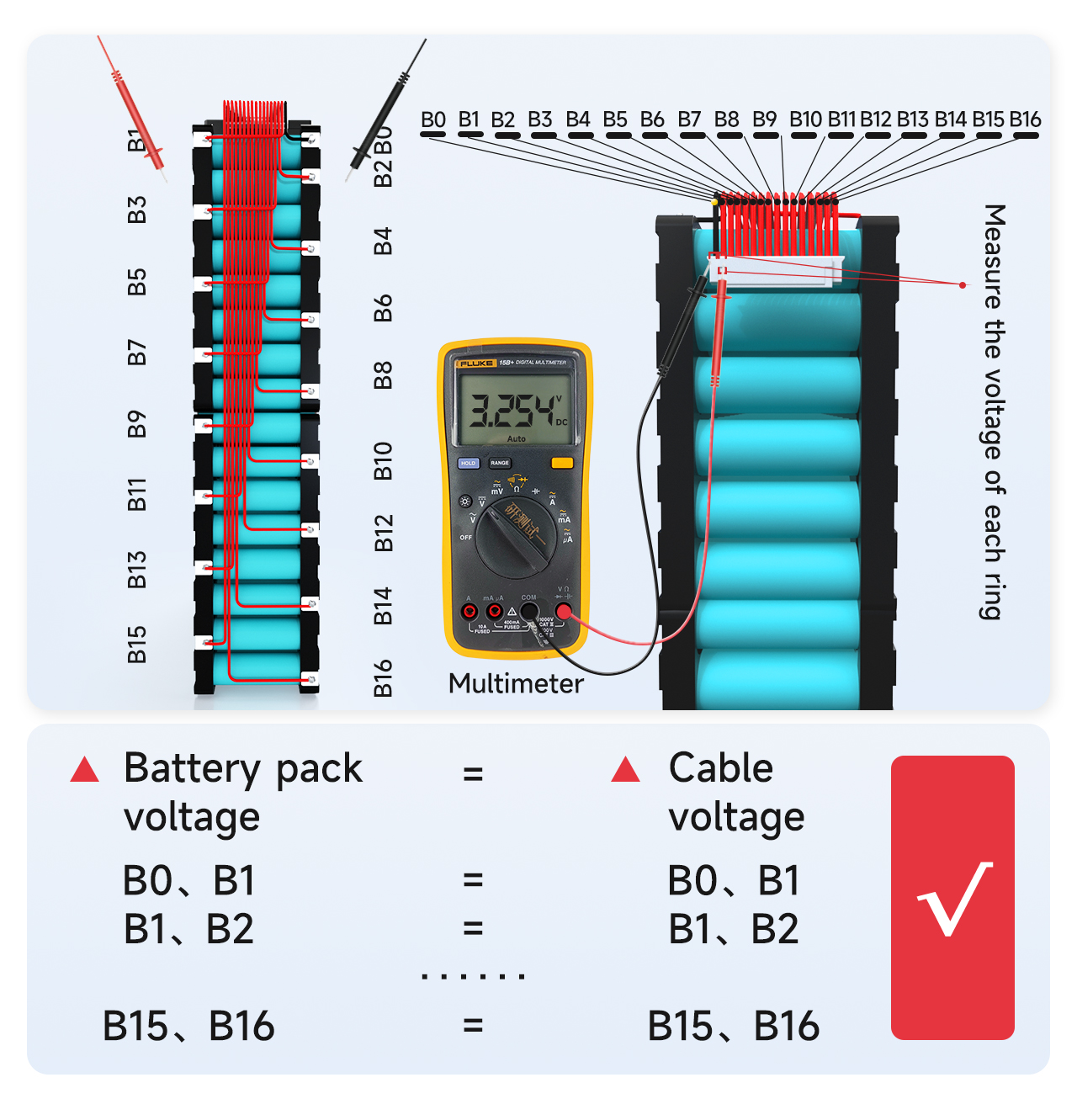

. Анықтау кернеуі

Кабельдер арқылы дұрыс кернеу жиналғанын растау үшін іргелес кабельдер арасындағы кернеуді мультиметрмен өлшеңіз.

1. B0-ден B1-ге дейінгі кабельдің кернеуі B0-ден B1-ге дейінгі батареялар жинағының кернеуіне тең екенін өлшеңіз.Егер ол тең болса, кернеу жинаудың дұрыстығын дәлелдейді.Олай болмаған жағдайда, бұл жинау сызығының әлсіз дәнекерленгенін дәлелдейді, ал кабельді қайта дәнекерлеу қажет.Аналогия бойынша басқа жолдардың кернеулерінің дұрыс жиналғанын өлшеңіз.

2. Әрбір жолдың кернеу айырмашылығы 1 В-тан аспауы керек.Егер ол 1 В-тан асса, бұл сымда ақау бар екенін білдіреді және анықтау үшін алдыңғы қадамды қайталау керек.

铁锂16串接线流程-英文_06

. Қорғаныс тақтасының сапасын анықтау

!Қорғаныс тақтасын розеткаға қоспас бұрын әрқашан дұрыс кернеудің анықталғанына көз жеткізіңіз!

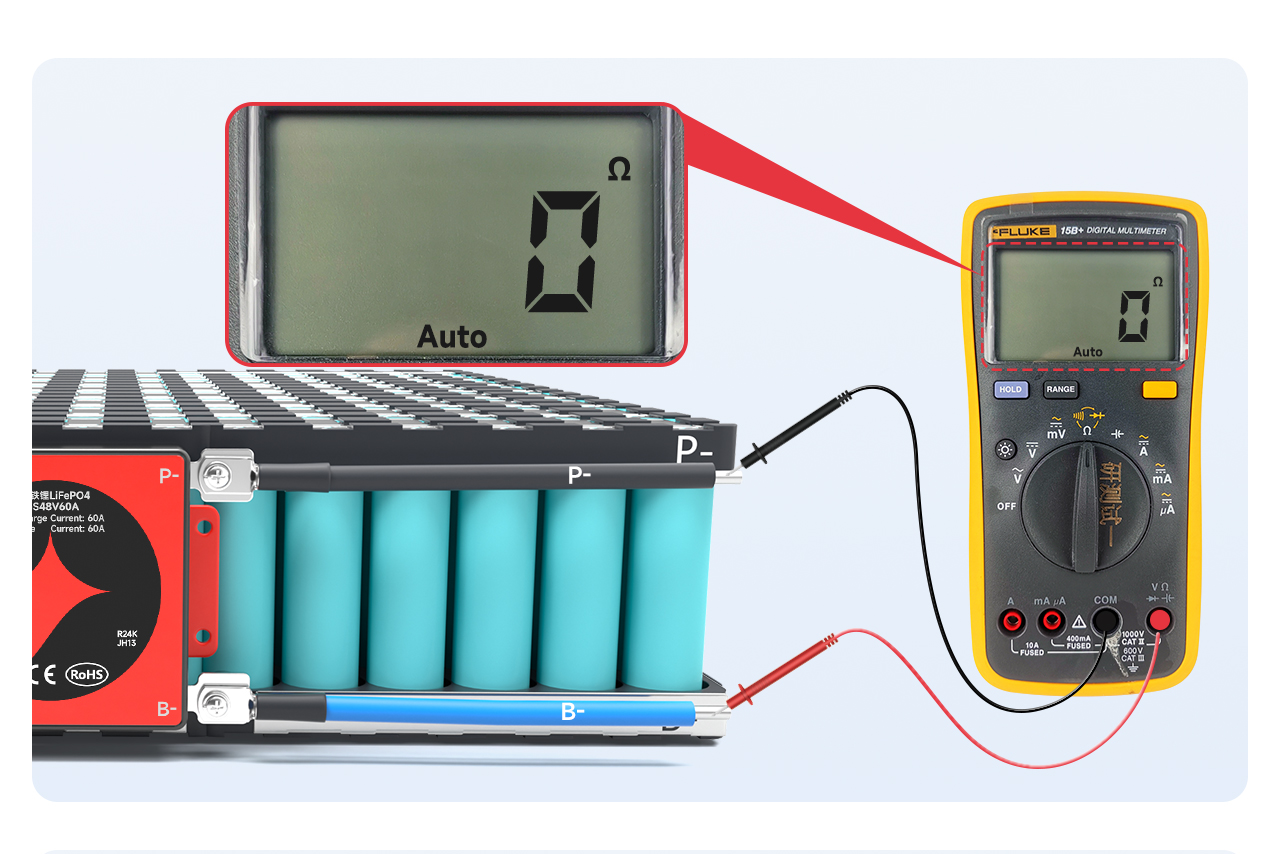

Мультиметрді ішкі кедергі деңгейіне реттеңіз және B- және P- арасындағы ішкі кедергіні өлшеңіз.Ішкі қарсылық қосылса, қорғаныс тақтасының жақсы екенін дәлелдейді.

Ескерту: Ішкі қарсылық мәніне қарап өткізгіштігін бағалауға болады.Ішкі қарсылық мәні 0 Ом, бұл өткізгіштік дегенді білдіреді.Мультиметрдің қателігіне байланысты, әдетте 10Ω-ден аз өткізгіштік дегенді білдіреді;сонымен қатар мультиметрді дыбыстық сигналға реттеуге болады.Дыбыс естіледі.

Ескерту:

1. Жұмсақ қосқышы бар қорғаныс тақтасы ажыратқыш жабылған кезде қосқыштың өткізгіштігіне назар аудару керек.

2. Егер қорғаныс тақтасы жұмыс істемесе, келесі қадамды тоқтатып, өңдеу үшін сату қызметкерлеріне хабарласыңыз.

铁锂16串接线流程-英文_07

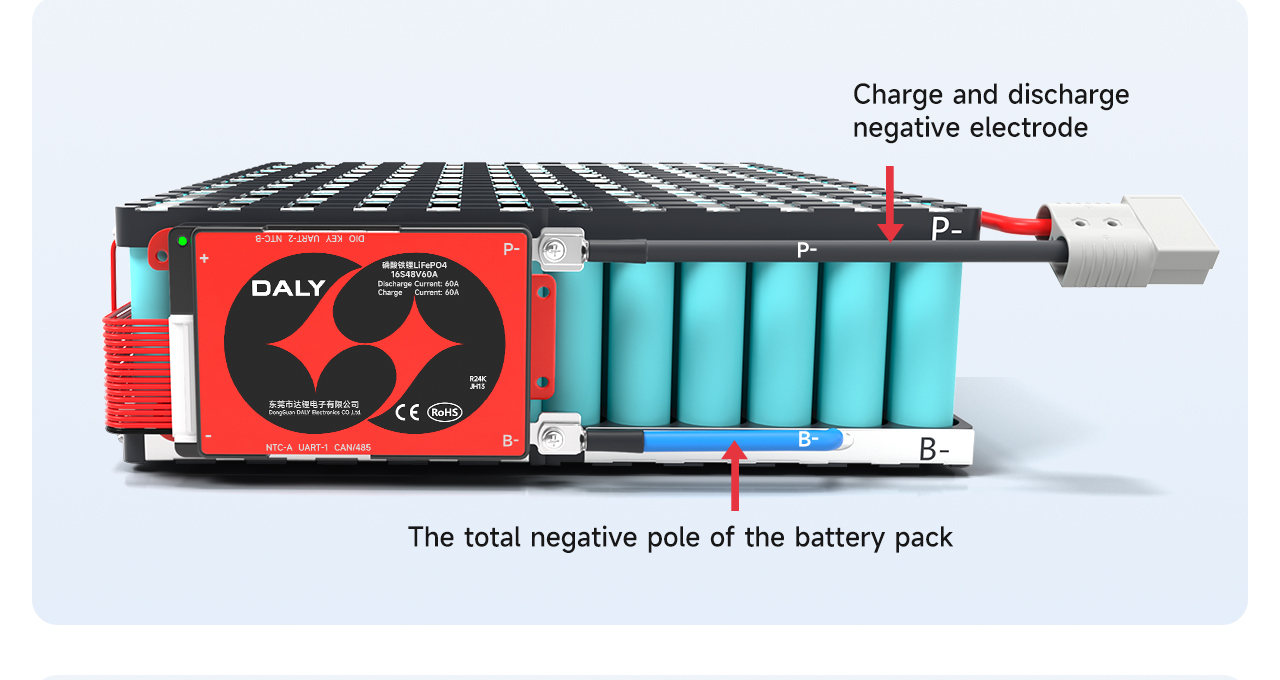

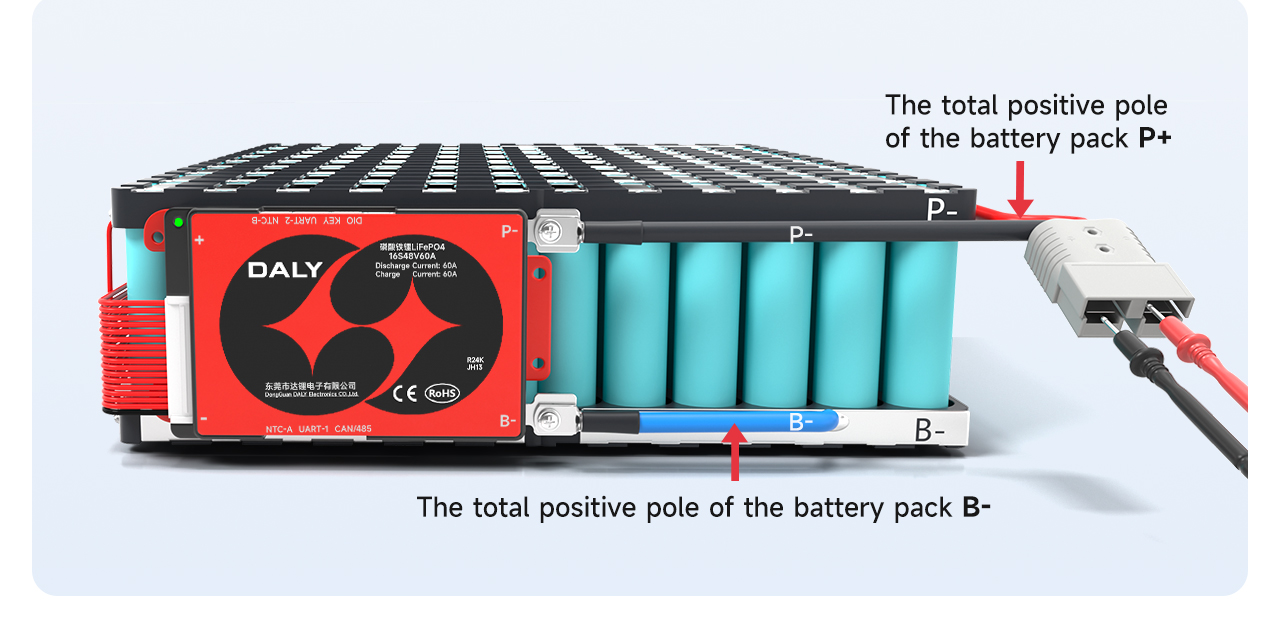

. Шығыс сызығын қосыңыз

Қорғаныс тақтасының қалыпты екеніне көз жеткізгеннен кейін, қорғаныс тақтасындағы көк B- сымын аккумулятор жинағының жалпы теріс B-сына дәнекерлеңіз.Қорғаныс тақтасындағы P-сызығы заряд пен разрядтың теріс полюсіне дәнекерленген.

Дәнекерлеуден кейін артық қорғаныс тақтасының кернеуі батарея кернеуіне сәйкес келетінін тексеріңіз.

Борт үстіндегі кернеуді анықтаңыз: (B-, P+) кернеу = (P-, P+) кернеу

Зарядтау мен зарядсыздандырудың оң полюсі аккумулятор жинағының жалпы оң полюсіне тікелей байланысты.

Ескертпе: Бөлінген қорғаныс тақтасының зарядтау порты мен разряд порты бөлінген және қосымша C-сызығы (әдетте сары түспен белгіленген) зарядтағыштың теріс полюсіне қосылуы керек;Р-сызығы разрядтың теріс полюсіне қосылған.

铁锂16串接线流程-英文_08
铁锂16串接线流程-英文_09
铁锂16串接线流程-英文_10

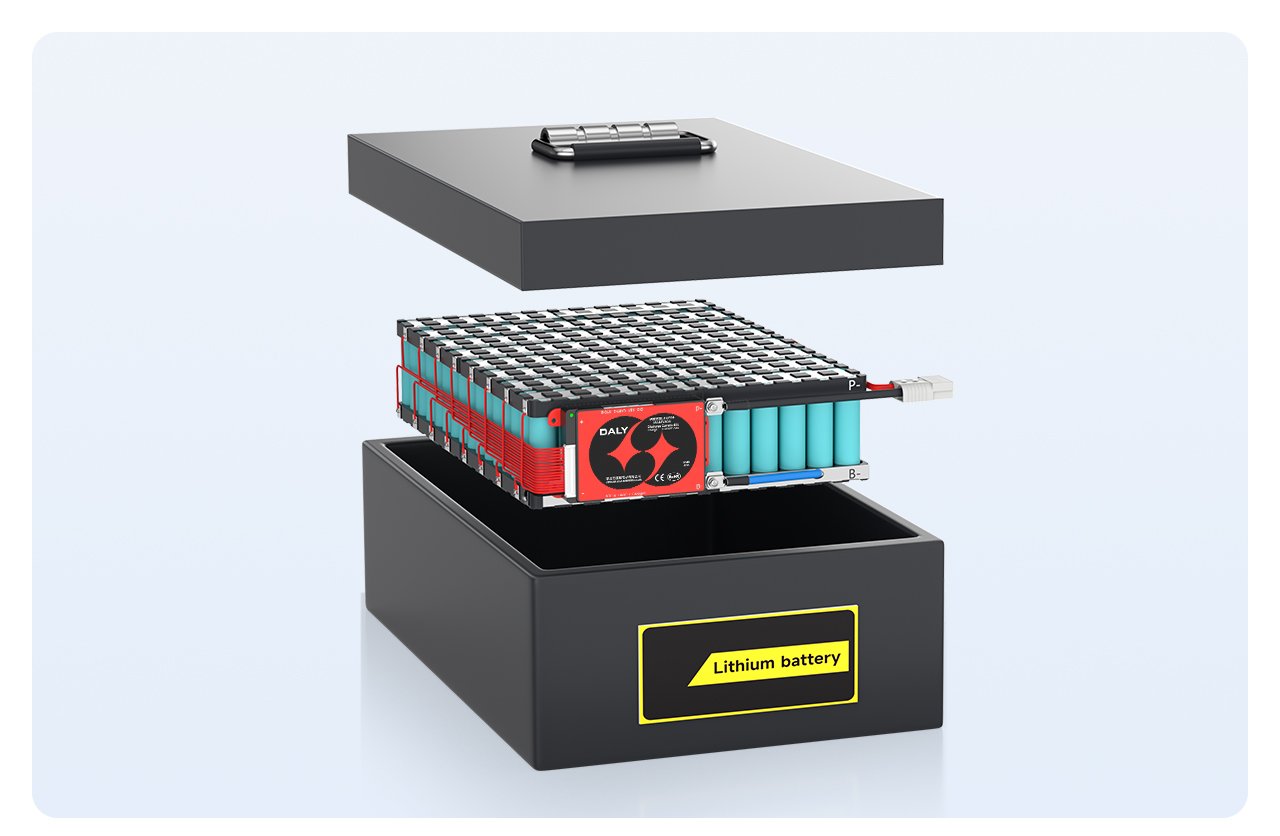

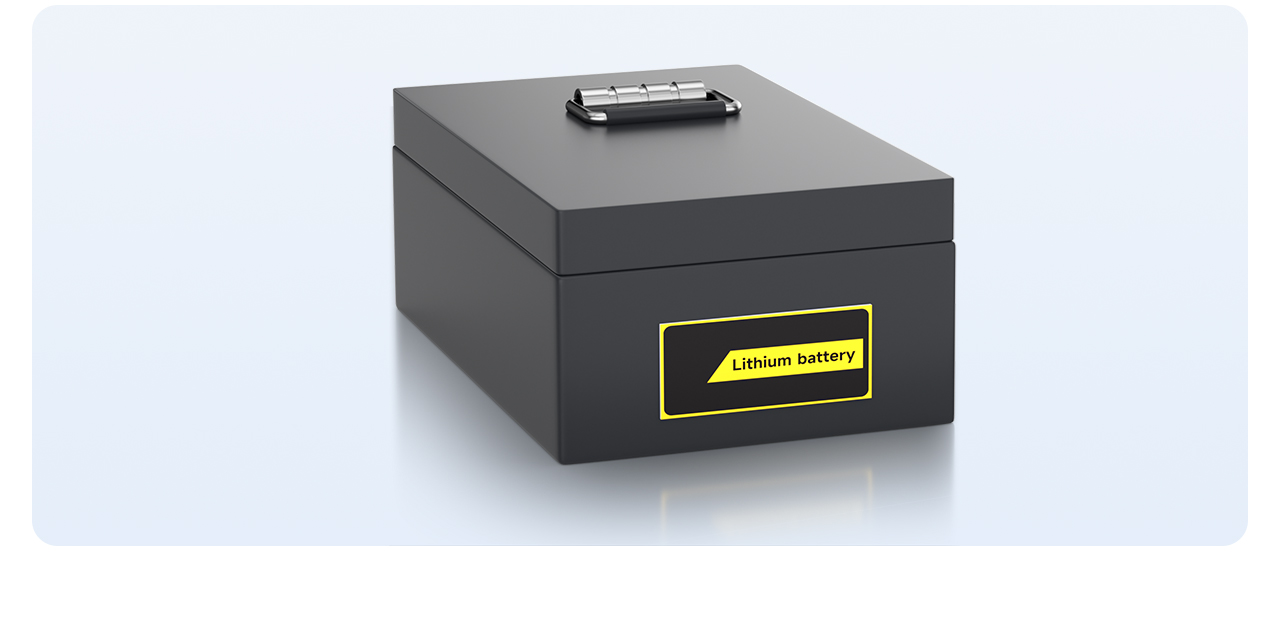

Соңында, батарея жинағын батарея қорабының ішіне салыңыз, сонда дайын батарея жинағы жиналады

铁锂16串接线流程-英文_11
