Стандартты және Smart 7S BMS сымдарын орнату оқулығы
7 алыңызS12PМысал ретінде 18650 батарея жинағы

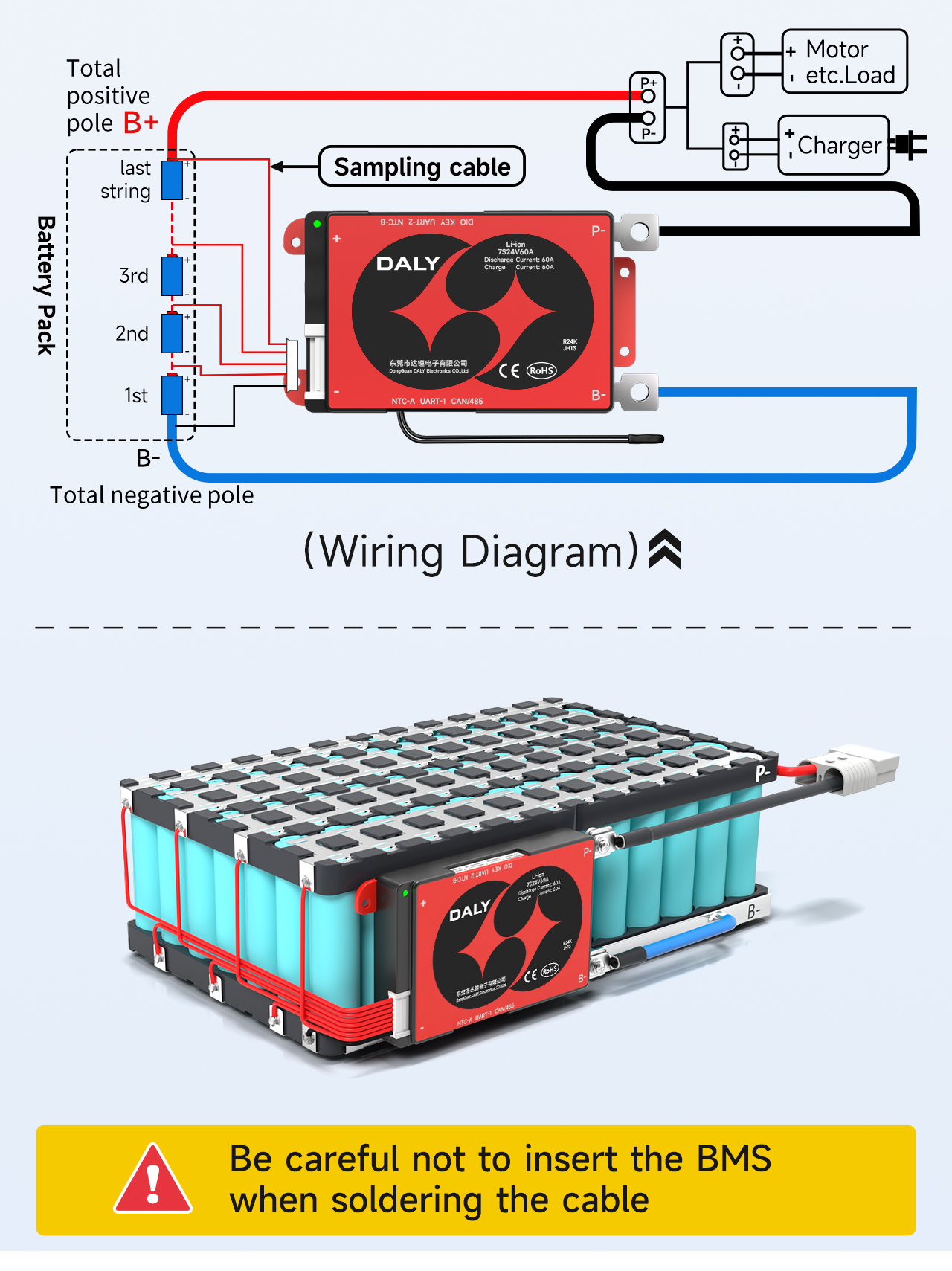

Кабельді дәнекерлеу кезінде қорғаныс тақтасын салмаңыз.
Ⅰ. Сынама жолдарының ретін белгілеңіз

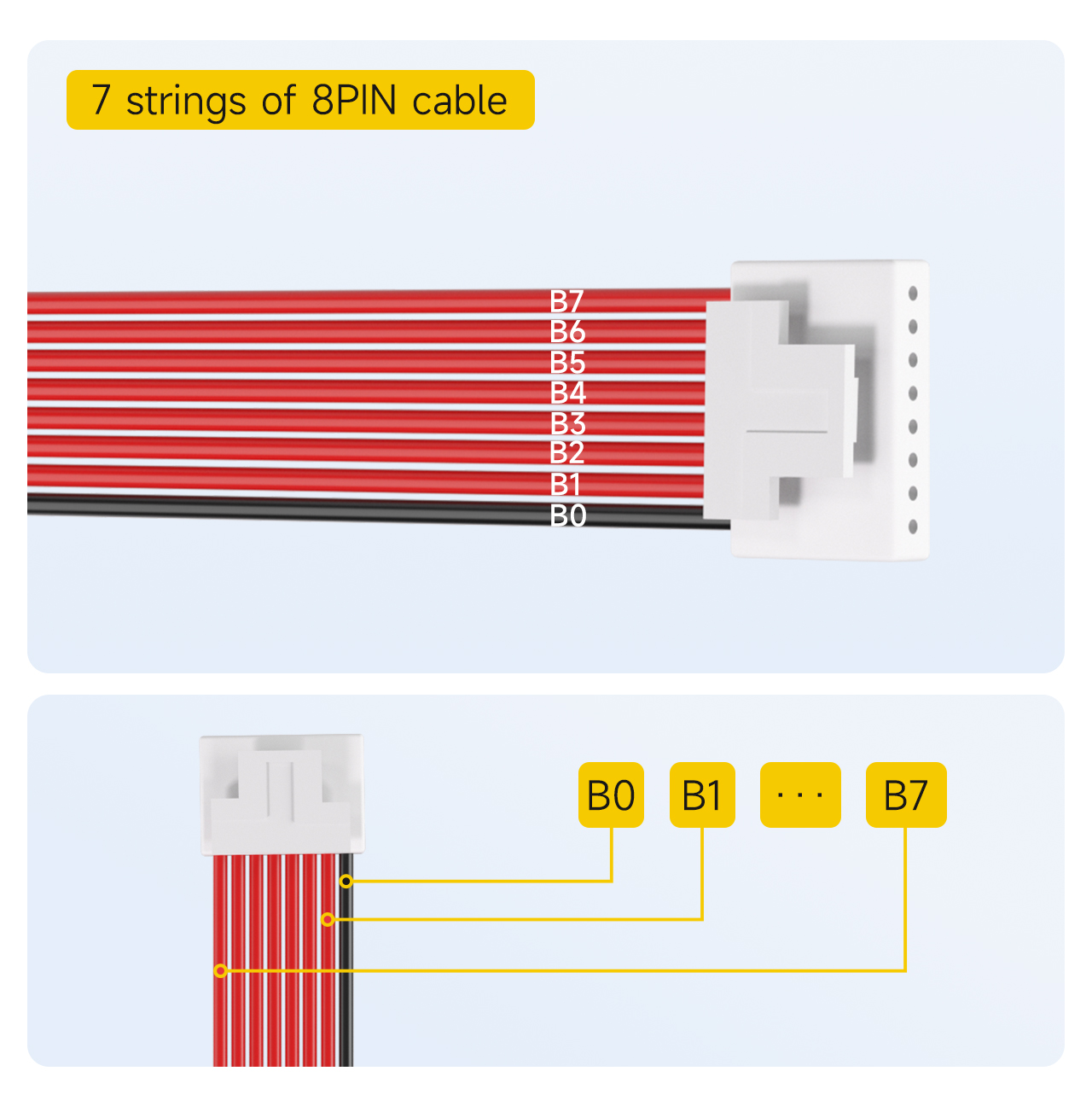

7S BMS бар8PIN кабелі
Ескертпе: үшін әдепкі үлгі алу кабелі7-жолды қорғау тақтасының конфигурациясы болып табылады8PIN.
1. Қара кабельді B0 деп белгілеңіз.
2. Қара кабельдің жанындағы бірінші қызыл кабель B1 деп белгіленген.
... (және т.б. дәйекті түрде белгіленген)
8. В деп белгіленген соңғы қызыл кабельге дейін7.
Ⅱ.Батареяларды дәнекерлеу нүктелерінің ретін белгілеңіз
Кабельдің сәйкес дәнекерлеу нүктесінің орнын табыңыз, алдымен батареядағы сәйкес нүктенің орнын белгілеңіз.

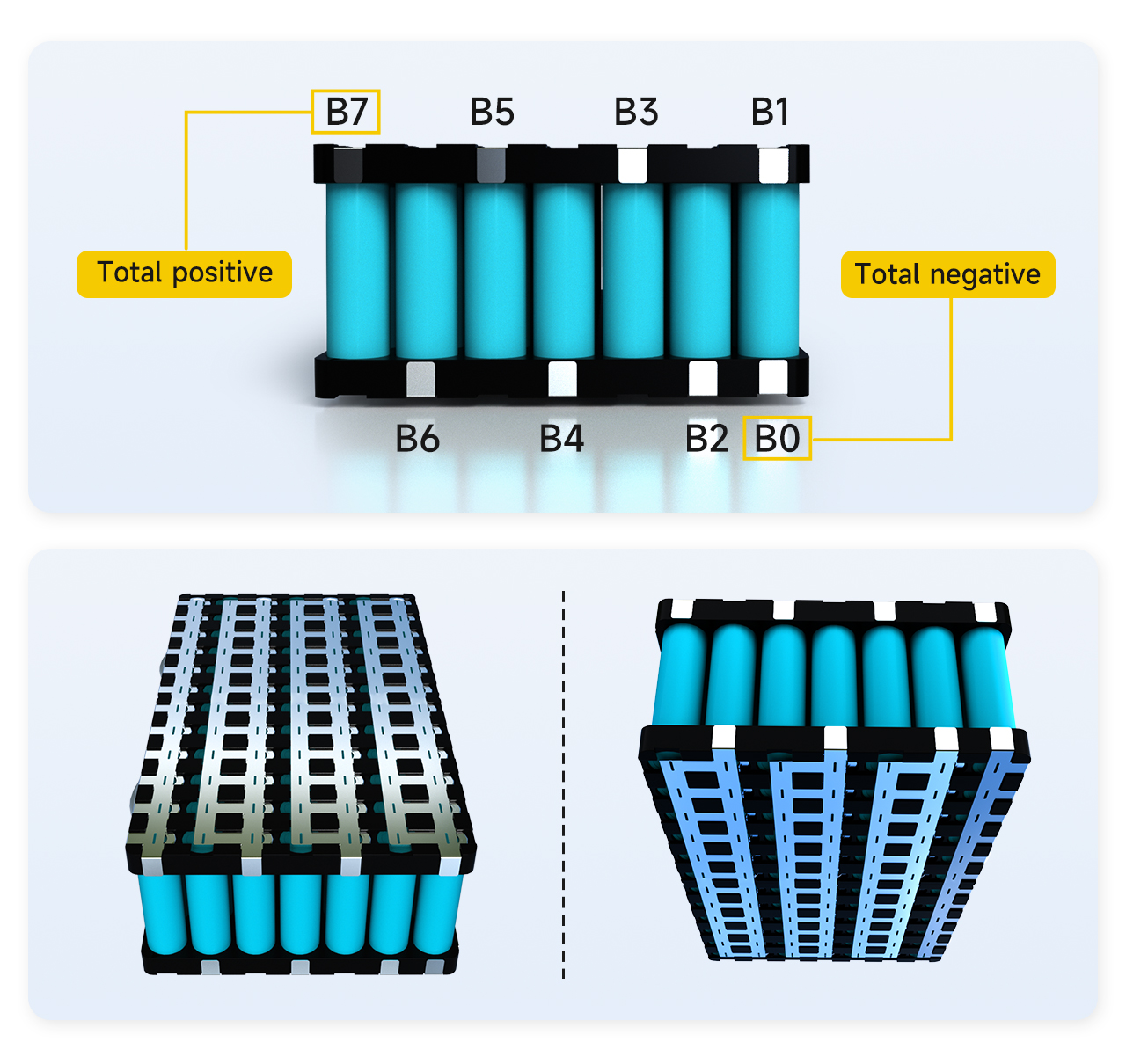

1. Батарея жинағының жалпы теріс полюсі B0 деп белгіленген.
2. Батареялардың бірінші қатарының оң полюсі мен екінші қатардағы батареялардың теріс полюсі арасындағы байланыс B1 деп белгіленген.
3. Батареялардың екінші қатарының оң полюсі мен үшінші қатардағы батареялардың теріс полюсі арасындағы байланыс B2 деп белгіленген.
... (және т.б.)
7. оң полюсі арасындағы байланыс6Батарея тізбегі мен теріс полюсі7th батарея жолы B ретінде белгіленген6.
8. 7-ші батарея тізбегінің оң электроды B7 деп белгіленген.
Ескертпе: Батарея жинағында барлығы 7 жол болғандықтан, B7 сонымен қатар батарея жинағының жалпы оң полюсі болып табылады. Егер B7 батарея жинағының жалпы оң сатысы болмаса, бұл таңбалау ретінің дұрыс емес екенін дәлелдейді және оны қайтадан тексеріп, белгілеу керек.
Ⅲ.Дәнекерлеу және сымдар

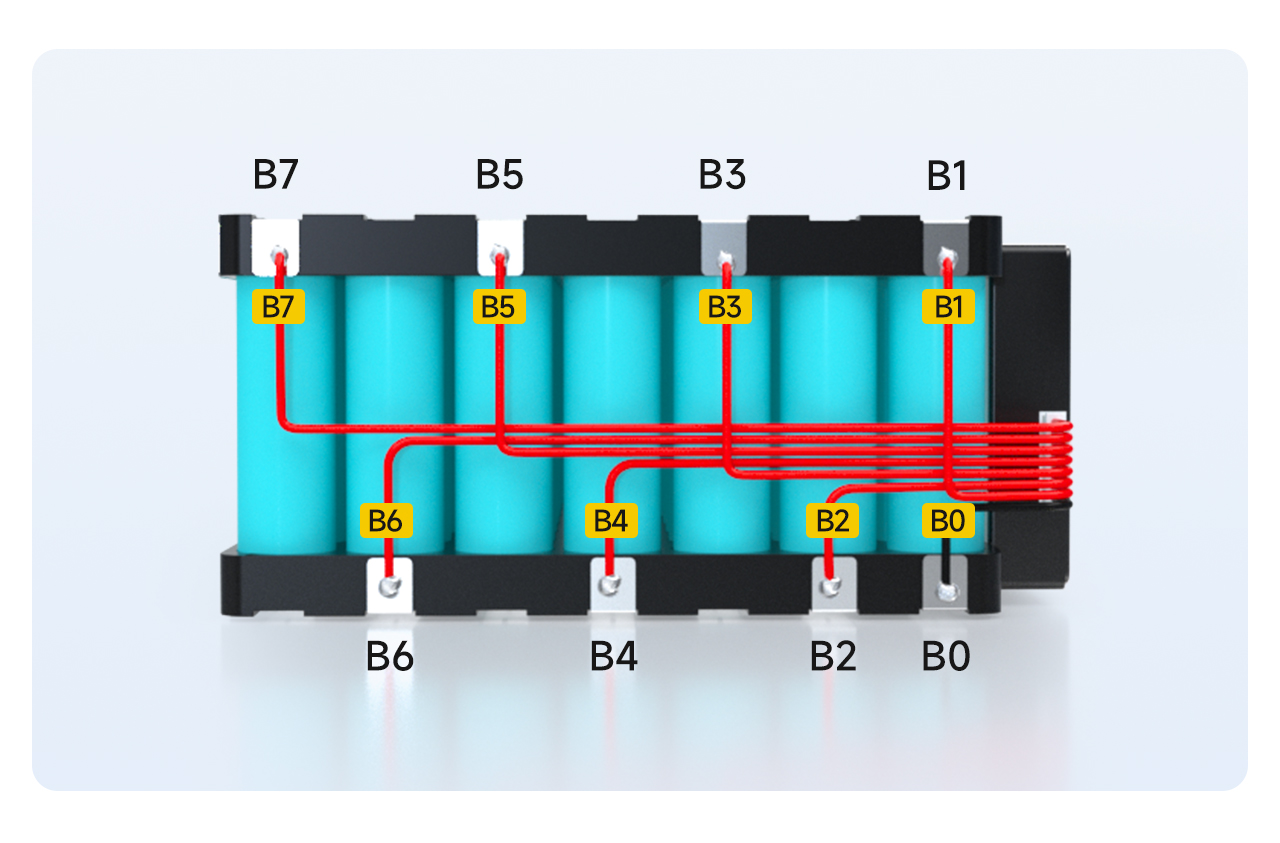

1. Кабельдің B0 нүктесі батареяның B0 күйіне дәнекерленген.
2. B1 кабелі батареяның B1 күйіне дәнекерленген.
... (және т.б. дәйектілікпен дәнекерлеу)
8. B7 кабелі батареяның B7 күйіне дәнекерленген.
Ⅳ. Вкернеуді анықтау

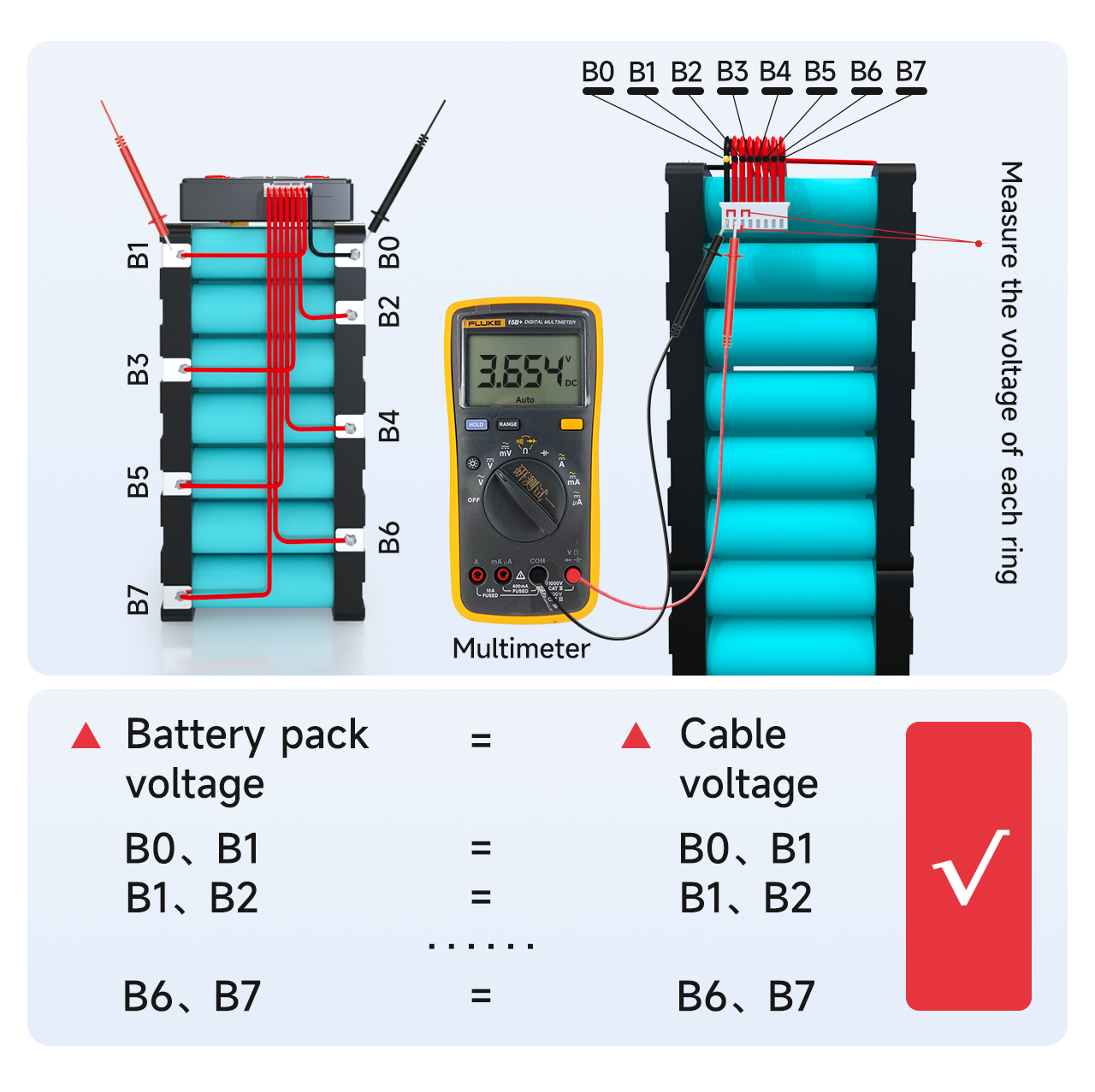

Кабельдер арқылы дұрыс кернеу жиналғанын растау үшін іргелес кабельдер арасындағы кернеуді мультиметрмен өлшеңіз.
В0-ден В1-ге дейінгі кабельдің кернеуі В0-ден В1-ге дейінгі батареялар жинағының кернеуіне тең екенін өлшеңіз. Егер ол тең болса, кернеу жинаудың дұрыстығын дәлелдейді. Олай болмаған жағдайда, бұл жинау сызығының әлсіз дәнекерленгенін дәлелдейді, ал кабельді қайта дәнекерлеу қажет. Аналогия бойынша, басқа жолдардың кернеулерінің дұрыс жиналғанын өлшеңіз.
2. Әрбір жолдың кернеу айырмашылығы 1 В-тан аспауы керек. Егер ол 1 В-тан асса, бұл сымда ақау бар екенін білдіреді және анықтау үшін алдыңғы қадамды қайталау керек.
Ⅴ.Пбақылау тақтасының сапасын анықтау
! Қорғаныс тақтасын розеткаға қоспас бұрын әрқашан дұрыс кернеудің анықталғанына көз жеткізіңіз!

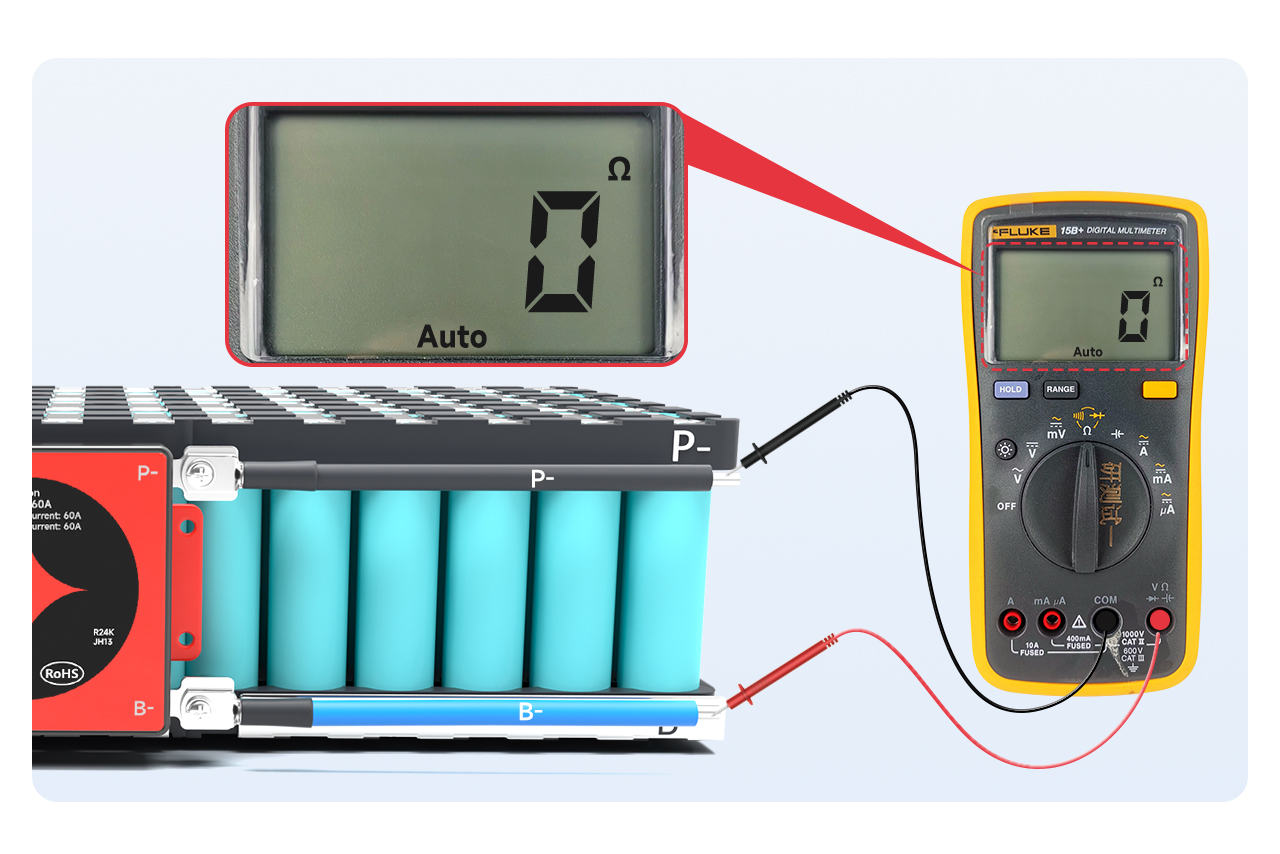

Мультиметрді ішкі кедергі деңгейіне реттеңіз және B- және P- арасындағы ішкі кедергіні өлшеңіз. Ішкі қарсылық қосылса, қорғаныс тақтасының жақсы екенін дәлелдейді.
Ескерту: Ішкі қарсылық мәніне қарап өткізгіштігін бағалауға болады. Ішкі қарсылық мәні 0 Ом, бұл өткізгіштік дегенді білдіреді. Мультиметрдің қателігіне байланысты,жалпы,10мОм-ден аз өткізгіштік дегенді білдіреді; сонымен қатар мультиметрді дыбыстық сигналға реттеуге болады. Дыбыс естіледі.
Ескерту:
1. Жұмсақ қосқышы бар қорғаныс тақтасы ажыратқыш жабылған кезде қосқыштың өткізгіштігіне назар аудару керек.
2. Егер қорғаныс тақтасы жұмыс істемесе, келесі қадамды тоқтатып, өңдеу үшін сату қызметкерлеріне хабарласыңыз.
Ⅵ.Шығыс сызығын қосыңыз

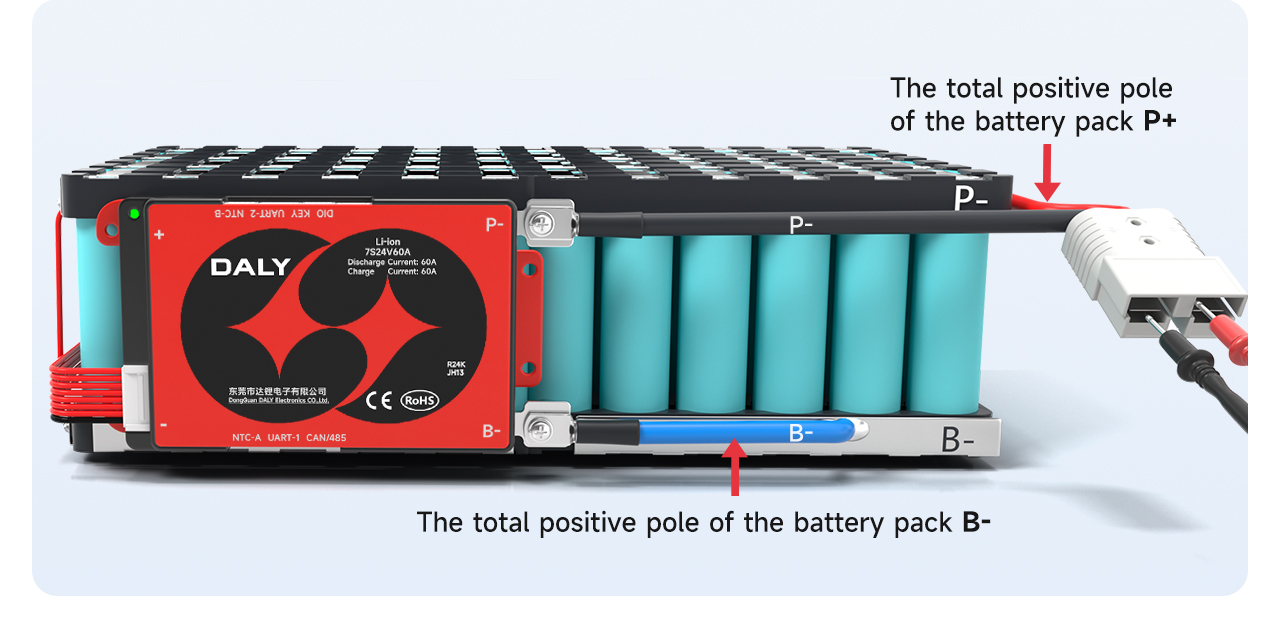

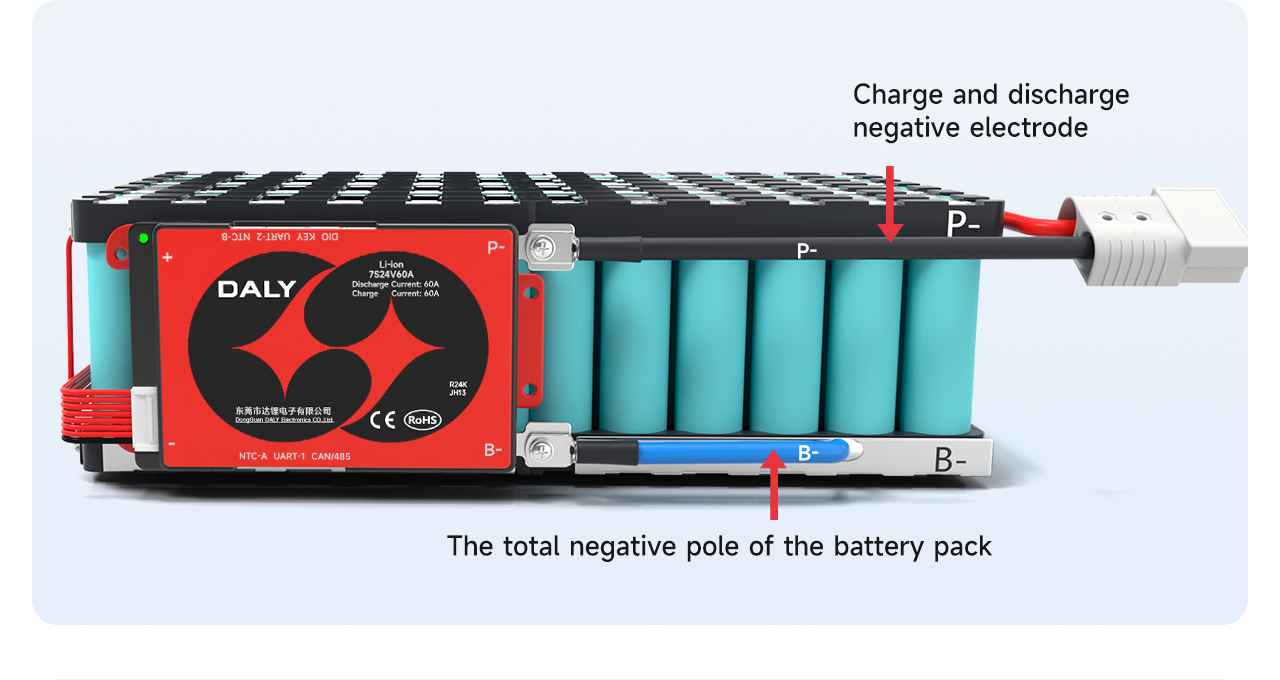

Қорғаныс тақтасының қалыпты екеніне көз жеткізгеннен кейін, қорғаныс тақтасындағы көк B сымын аккумулятор жинағының жалпы теріс B-сына дәнекерлеңіз. Қорғаныс тақтасындағы P-сызығы заряд пен разрядтың теріс полюсіне дәнекерленген.
Дәнекерлеуден кейін артық қорғаныс тақтасының кернеуі батарея кернеуіне сәйкес келетінін тексеріңіз.
Ескертпе: Бөлінген қорғаныс тақтасының зарядтау порты мен разряд порты бөлінген және қосымша C-сызығы (әдетте сары түспен белгіленген) зарядтағыштың теріс полюсіне қосылуы керек; Р-сызығы разрядтың теріс полюсіне қосылған.

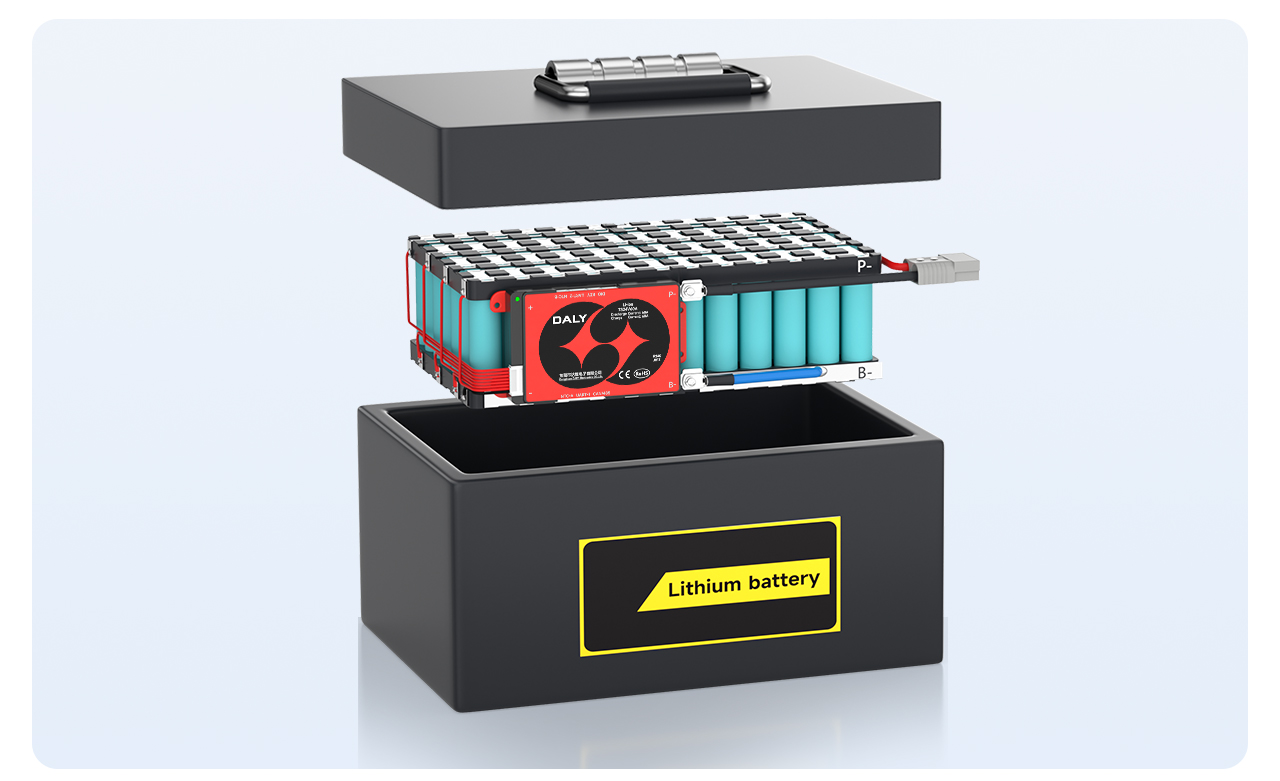

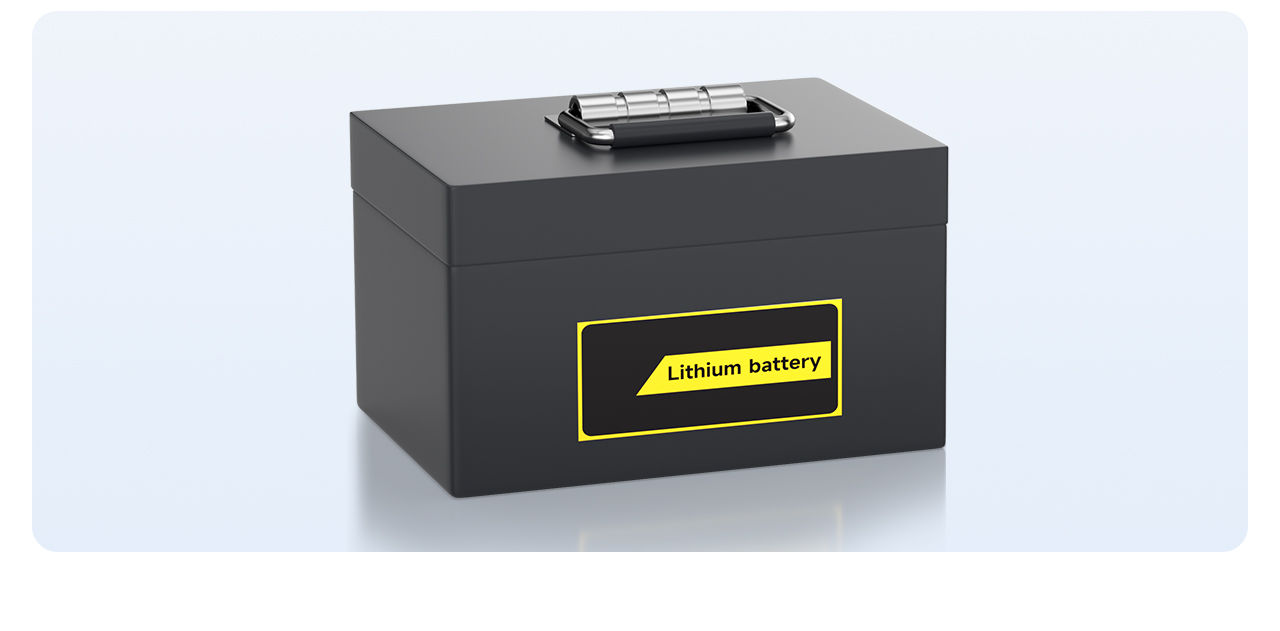

Соңында, батарея жинағын батарея қорабының ішіне салыңыз, сонда дайын батарея жинағы жиналады.
