Стандартты және ақылды 17S BMS сымдарын орнату бойынша нұсқаулық

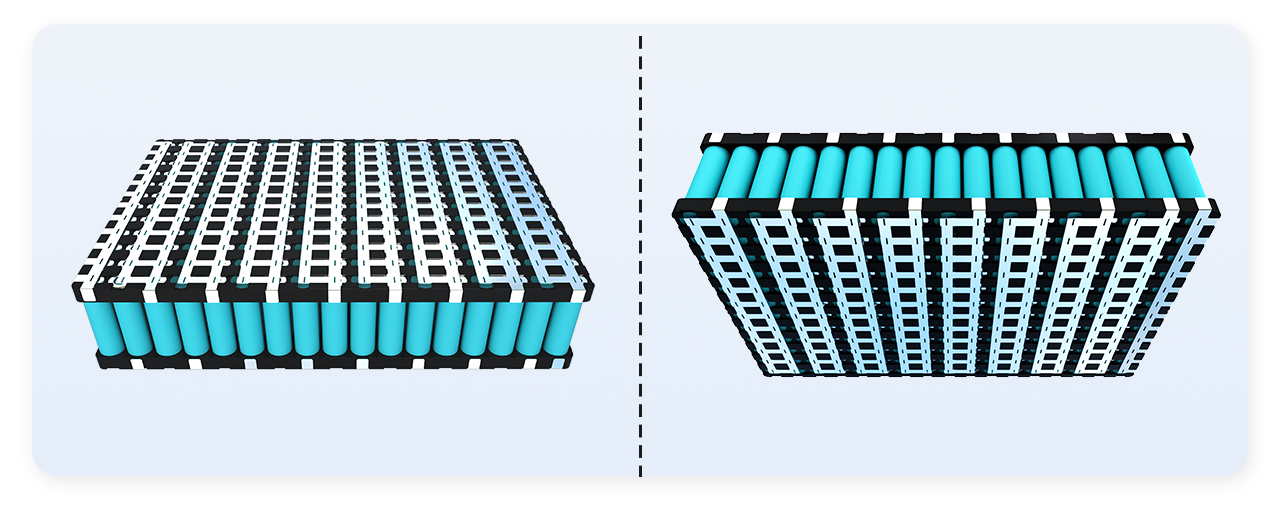

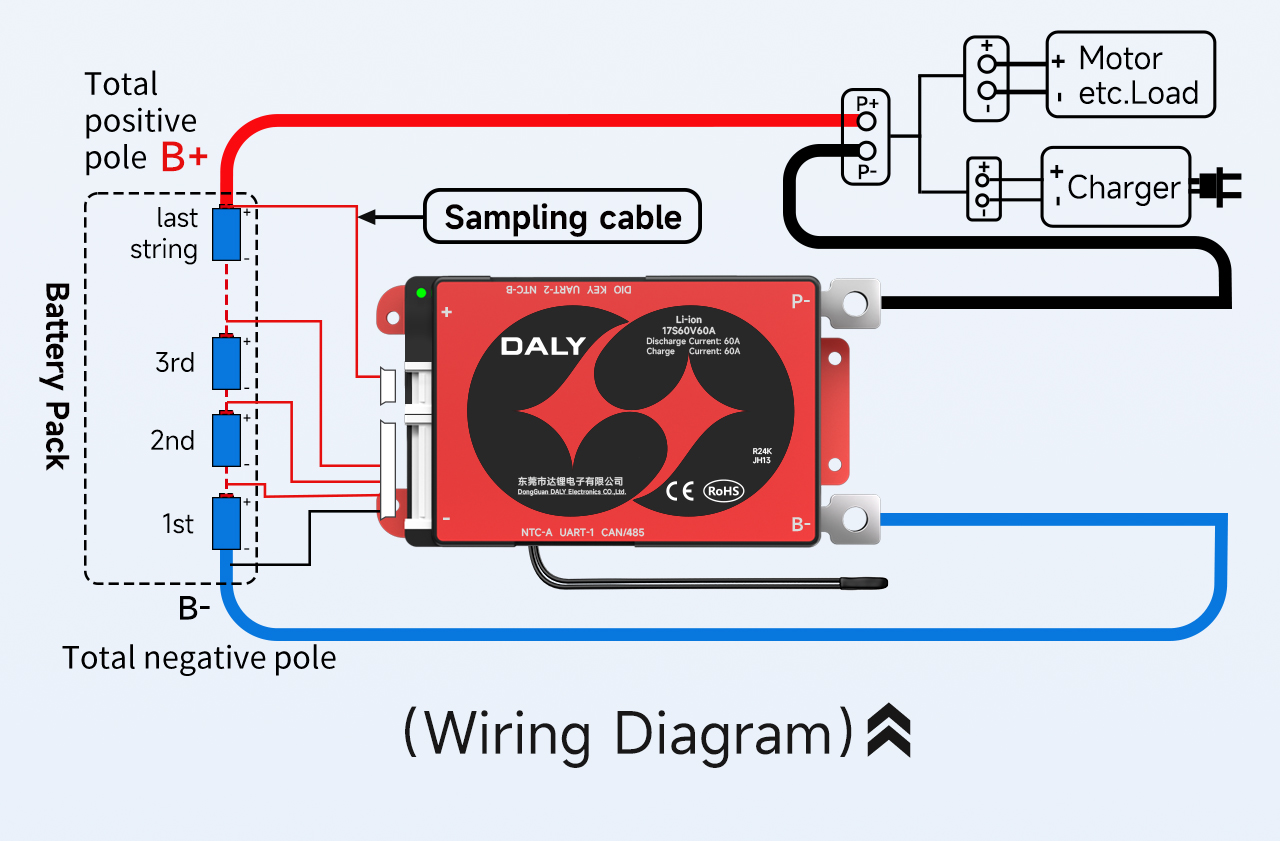

Алу17 Мысал ретінде тізбекті және 12 параллельді 18650 батарея блогын қараңыз

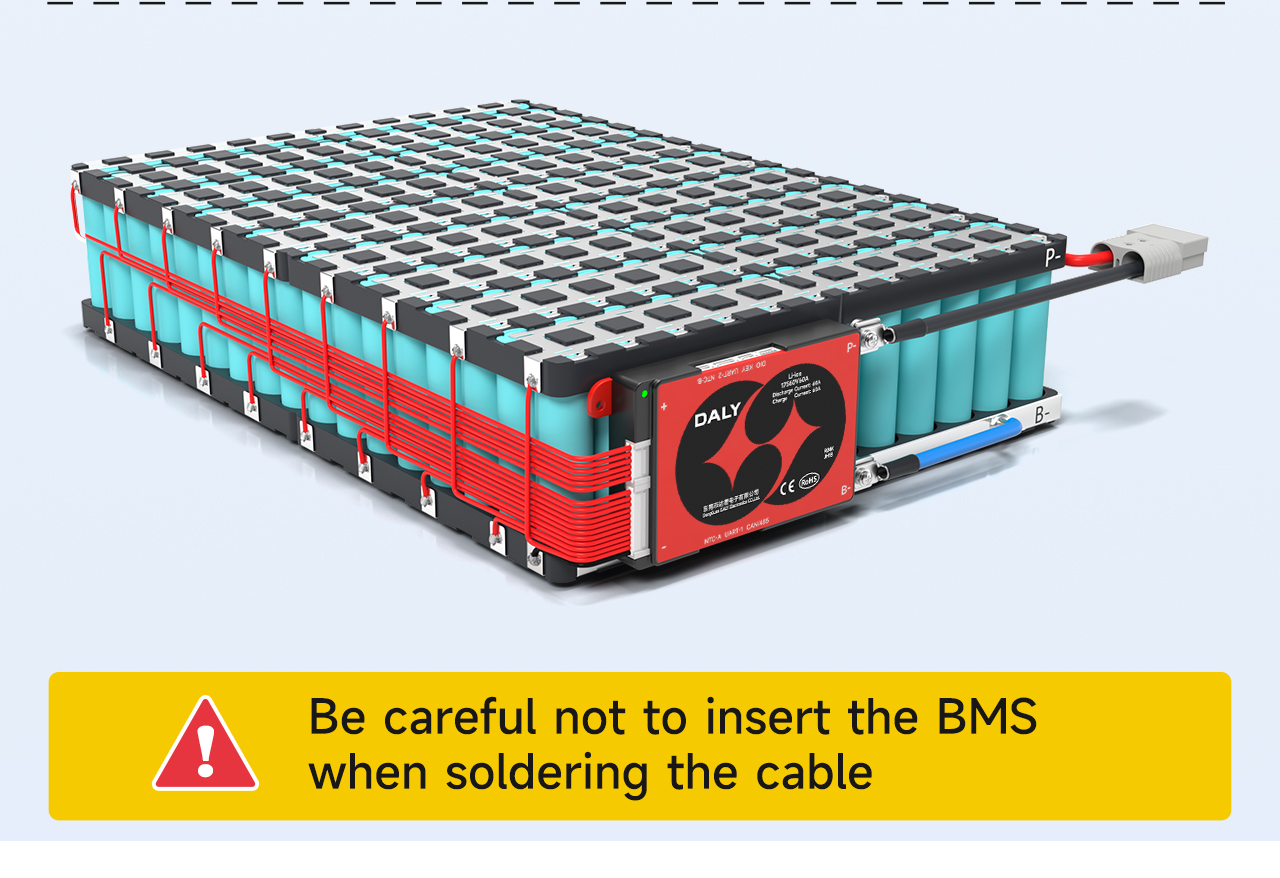

Кабельді дәнекерлеу кезінде BMS құрылғысын салмаңыз
Ⅰ. Сынама сызықтарының ретін белгілеңіз

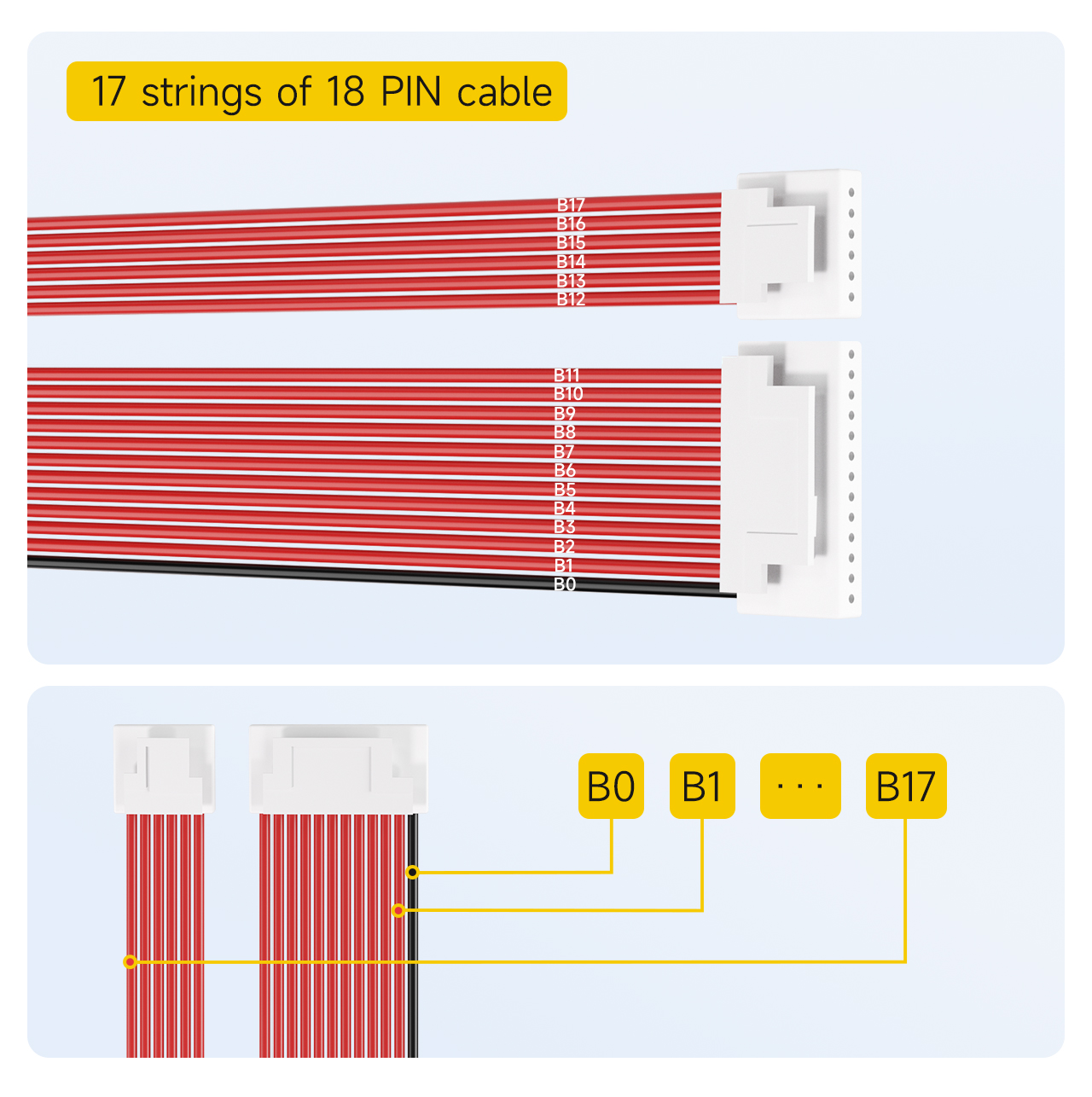

17 жіптер18PIN кабелі
Ескерту: Әдепкі дискретизация кабелі17-string BMS конфигурациясы18PIN коды.
1. Қара кабельді B0 деп белгілеңіз.
2. Қара кабельдің жанындағы бірінші қызыл кабель B1 деп белгіленген
... (және тағы басқалар, ретімен белгіленген)
18B деп белгіленген соңғы қызыл кабельге дейін17.
Ⅱ. Батареямен дәнекерлеу нүктелерінің ретін белгілеңіз
Кабельдің сәйкес дәнекерлеу нүктесінің орнын табыңыз, алдымен батареядағы сәйкес нүктенің орнын белгілеңіз

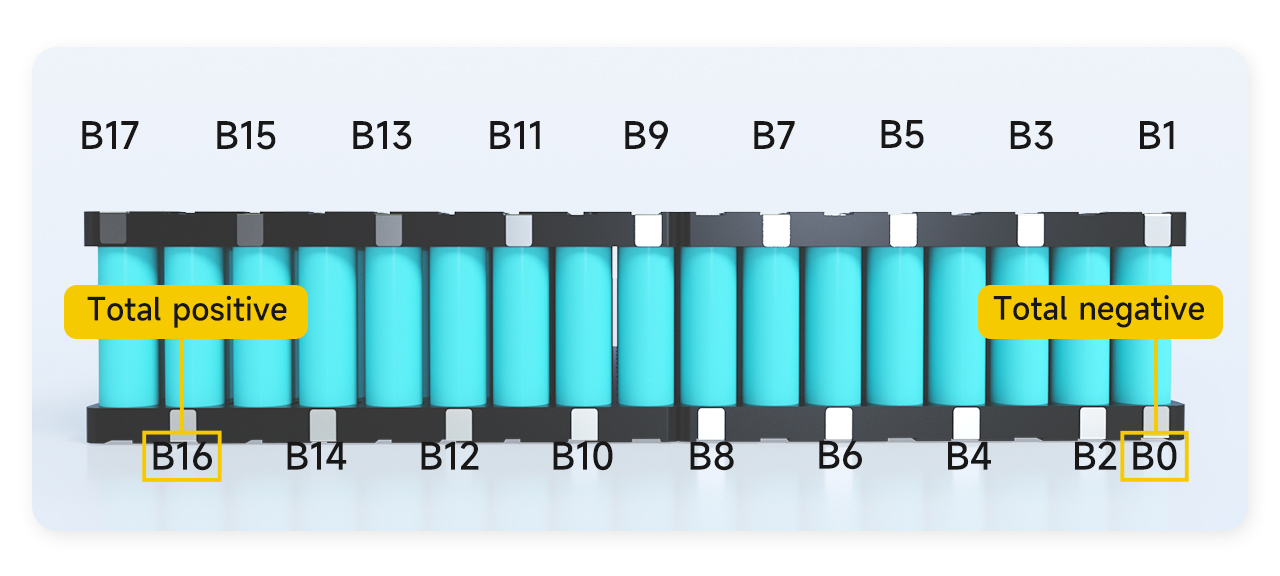

1. Батарея блогының жалпы теріс полюсі B0 деп белгіленген
2. Батареялардың бірінші тізбегінің оң полюсі мен батареялардың екінші тізбегінің теріс полюсі арасындағы байланыс B1 деп белгіленген.
3. Батареялардың екінші тізбегінің оң полюсі мен батареялардың үшінші тізбегінің теріс полюсі арасындағы байланыс B2 деп белгіленген.
... (және тағы басқалар)
17Оң полюс арасындағы байланыс16батарея тізбегі және оның теріс полюсі17батарея тізбегі B деп белгіленген16.
18. 17-ші аккумулятор тізбегінің оң электроды B17 деп белгіленген.
Ескерту: Батарея блогында барлығы 17 ішек болғандықтан, B17 батарея блогының жалпы оң полюсі болып табылады. Егер B17 батарея блогының жалпы оң сатысы болмаса, бұл белгілеу ретінің дұрыс емес екенін дәлелдейді және оны қайтадан тексеріп, белгілеу керек.

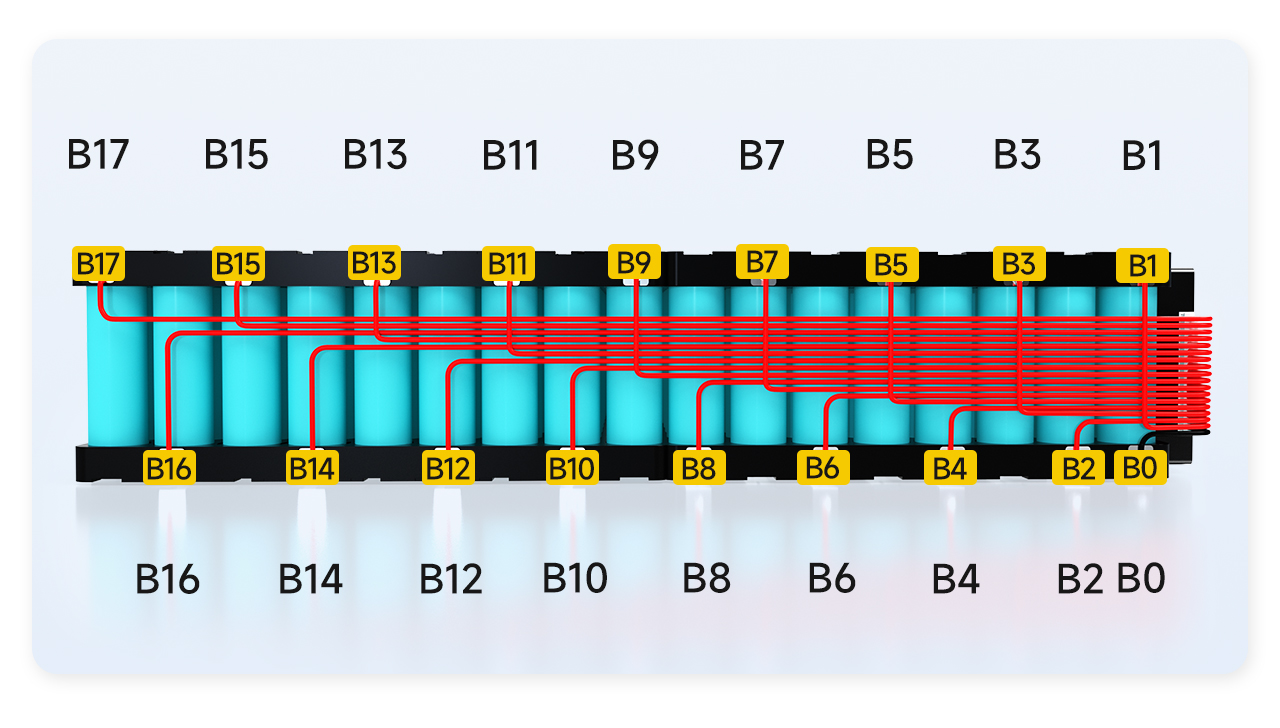

Ⅲ. Дәнекерлеу және сымдарды қосу
1. Кабельдің B0 ұяшығы батареяның B0 позициясына дәнекерленген.
2. B1 кабелі батареяның B1 позициясына дәнекерленген.
... (және тағы басқалар, дәнекерлеу ретімен)
18. B17 кабелі батареяның B17 позициясына дәнекерленген.
Ⅳ. Анықтау кернеуі

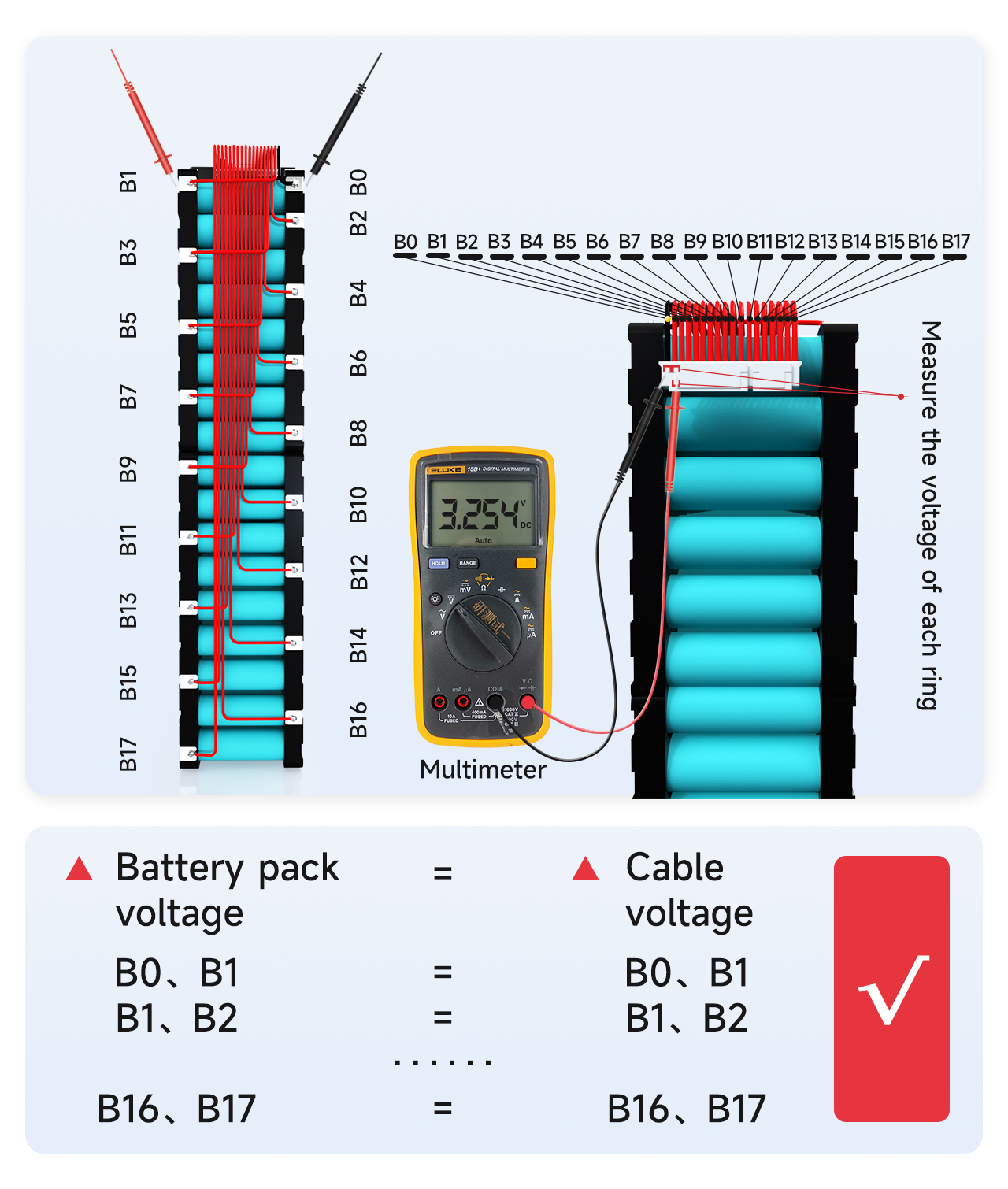

Кабельдер дұрыс кернеуді жинағанын растау үшін көршілес кабельдер арасындағы кернеуді мультиметрмен өлшеңіз.
1. B0-ден B1-ге дейінгі кабельдің кернеуі B0-ден B1-ге дейінгі батарея блогының кернеуіне тең екенін өлшеңіз. Егер ол тең болса, бұл кернеуді жинау дұрыс екенін дәлелдейді. Егер тең болмаса, бұл жинау желісінің әлсіз дәнекерленгенін және кабельді қайта дәнекерлеу қажет екенін дәлелдейді. Аналогия бойынша, басқа тізбектердің кернеулері дұрыс жиналғанын өлшеңіз.
2. Әрбір тізбектің кернеу айырмашылығы 1 В-тан аспауы керек. Егер ол 1 В-тан асса, бұл сымдарда ақау бар екенін білдіреді және анықтау үшін алдыңғы қадамды қайталау қажет.
Ⅴ. BMS сапасын анықтау
BMS-ті қоспас бұрын әрқашан дұрыс кернеу анықталғанына көз жеткізіңіз!

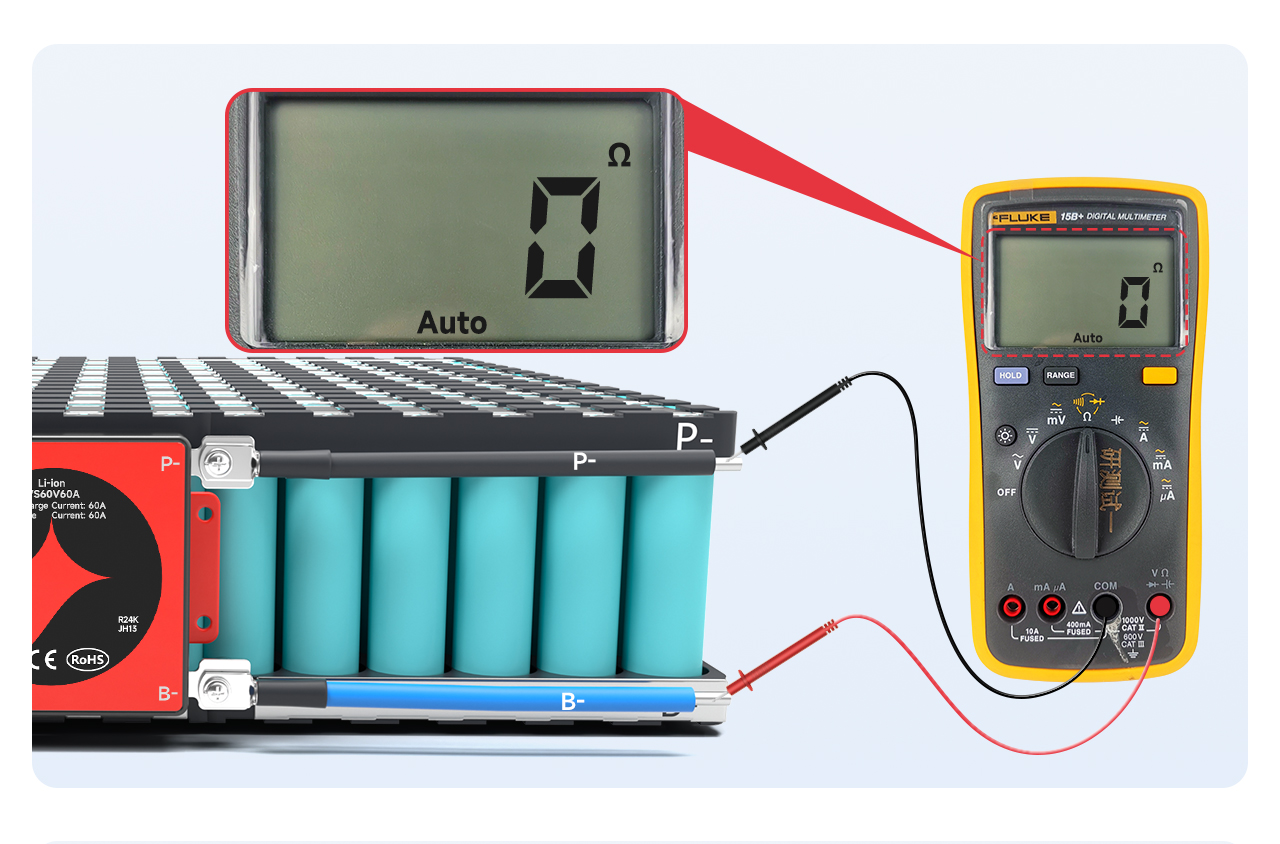

Мультиметрді ішкі кедергі деңгейіне реттеп, B- және P- арасындағы ішкі кедергіні өлшеңіз. Егер ішкі кедергі қосылған болса, бұл BMS жақсы екенін дәлелдейді.
Ескерту: Ішкі кедергі мәніне қарап, өткізгіштікті бағалауға болады. Ішкі кедергі мәні 0Ω, бұл өткізгіштікті білдіреді. Мультиметрдің қателігіне байланысты, әдетте 10Ω-дан аз өткізгіштікті білдіреді; мультиметрді дыбыстық сигналға реттеуге де болады. Бип дыбысы естілуі мүмкін.
Ескерту:
1. Жұмсақ қосқышы бар BMS қосқыш жабық болған кезде қосқыштың өткізгіштігіне назар аударуы керек.
2. Егер BMS жұмыс істемесе, келесі қадамды тоқтатып, өңдеу үшін сату қызметкерлеріне хабарласыңыз.
Ⅵ. Шығыс сызығын қосыңыз

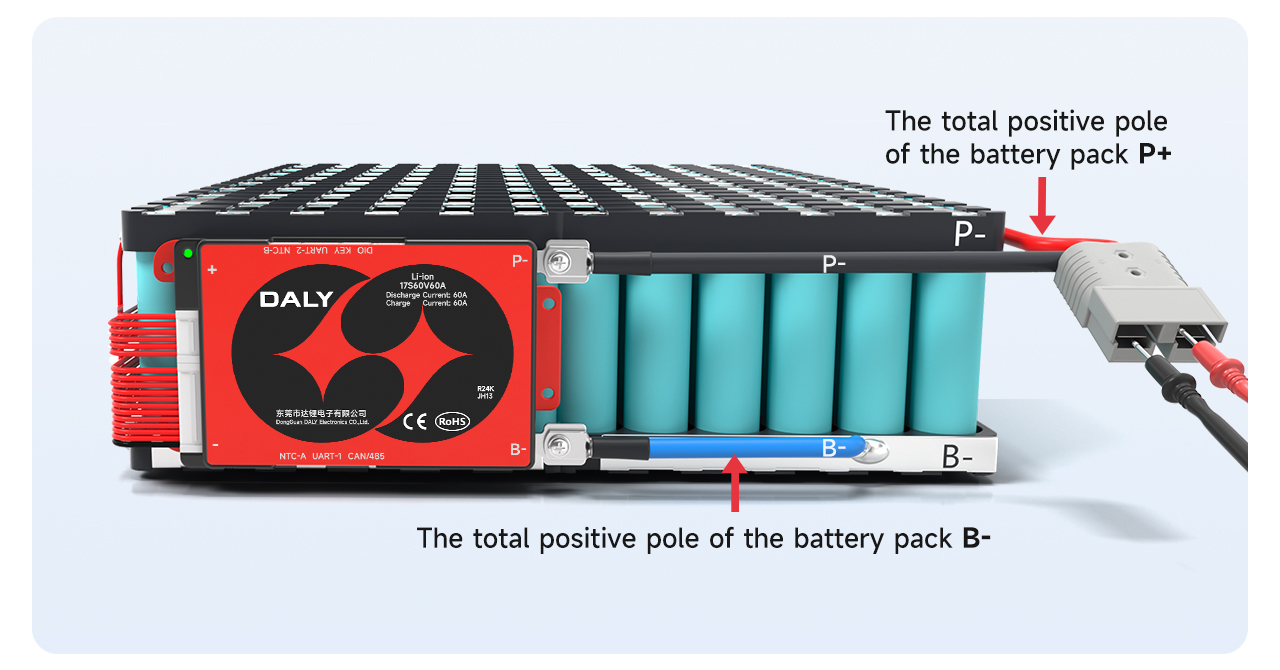

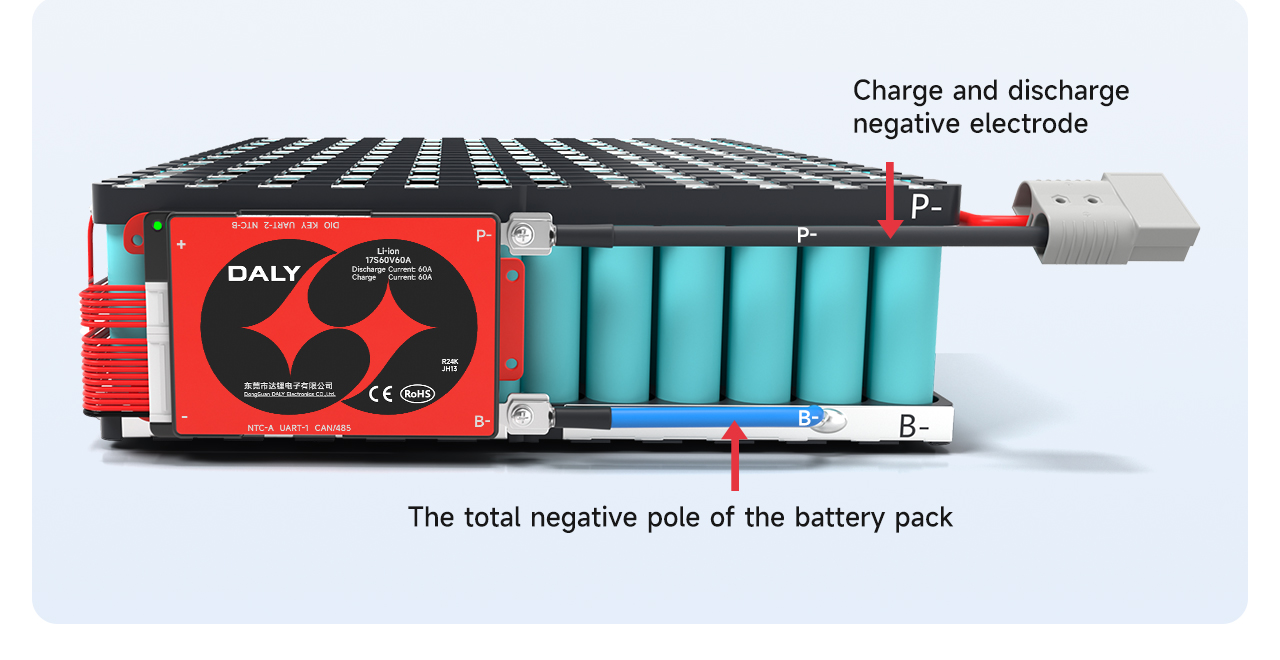

BMS қалыпты екеніне көз жеткізгеннен кейін, BMS-тегі көк түсті B-сымын батарея блогының жалпы теріс B-сына дәнекерлеңіз. BMS-тегі P-сызығы заряд пен разрядтың теріс полюсіне дәнекерленген.
Дәнекерлеуден кейін, BMS кернеуінің батарея кернеуіне сәйкес келетінін тексеріңіз.
Борттан тыс кернеуді анықтау: (B-, P+) кернеу = (P-, P+) кернеу
Зарядтау және разрядтаудың оң полюсі батарея блогының жалпы оң полюсімен тікелей байланысты.
Ескерту: Бөлінген BMS зарядтау порты мен разрядтау порты бөлек, ал қосымша C-сызығы (әдетте сары түспен белгіленген) зарядтағыштың теріс полюсіне қосылуы керек; P-сызығы разрядтау портының теріс полюсіне қосылады.

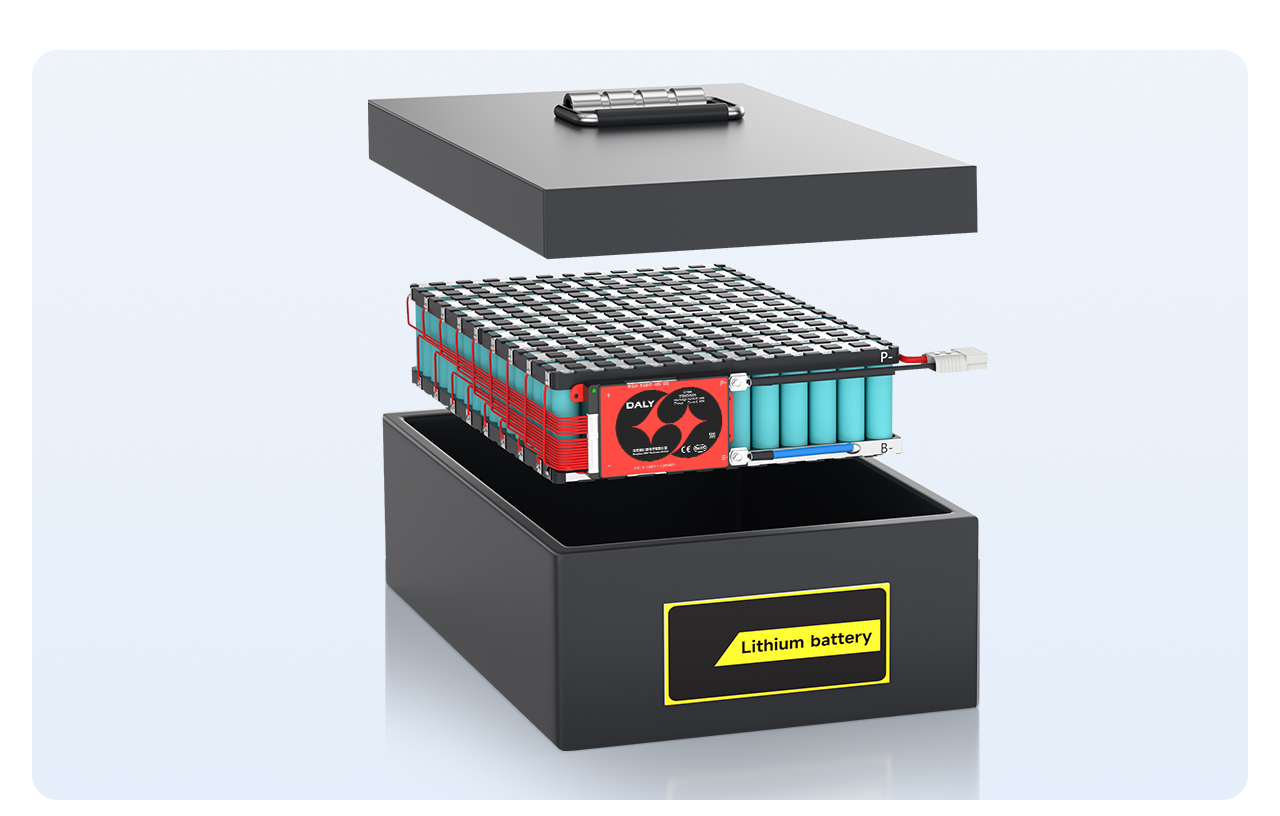

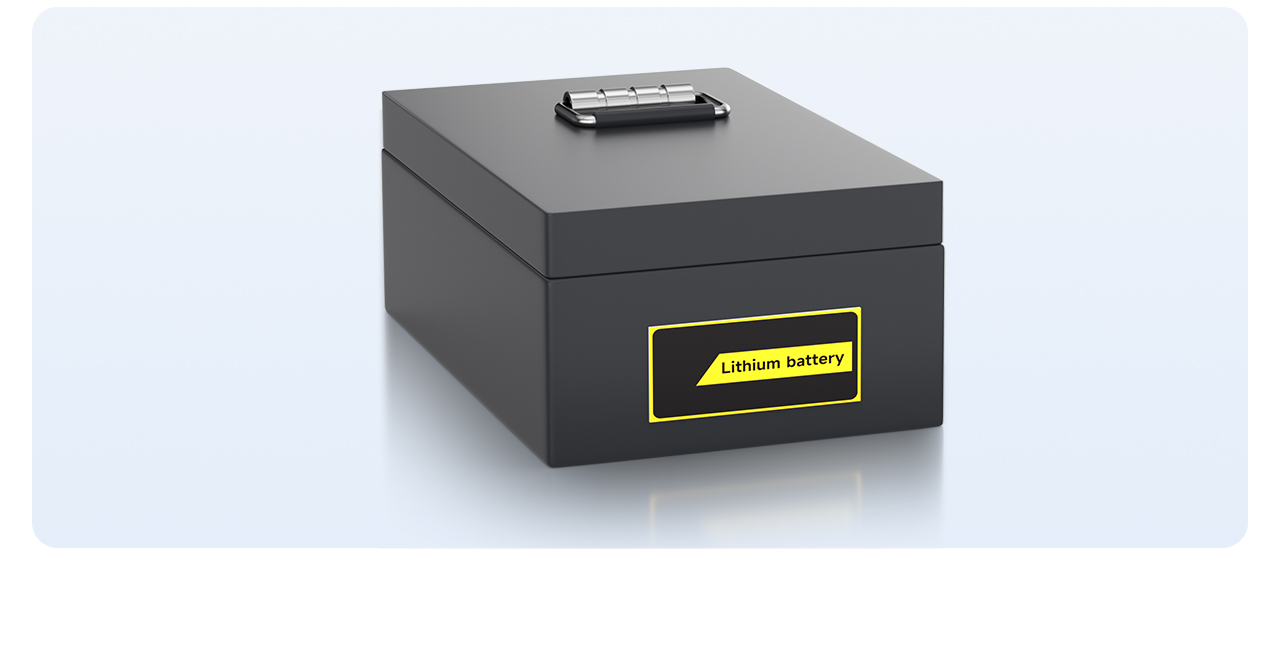

Соңында, батарея жинағын батарея жинағының ішіне салыңыз, сонда дайын батарея жинағы жиналады
